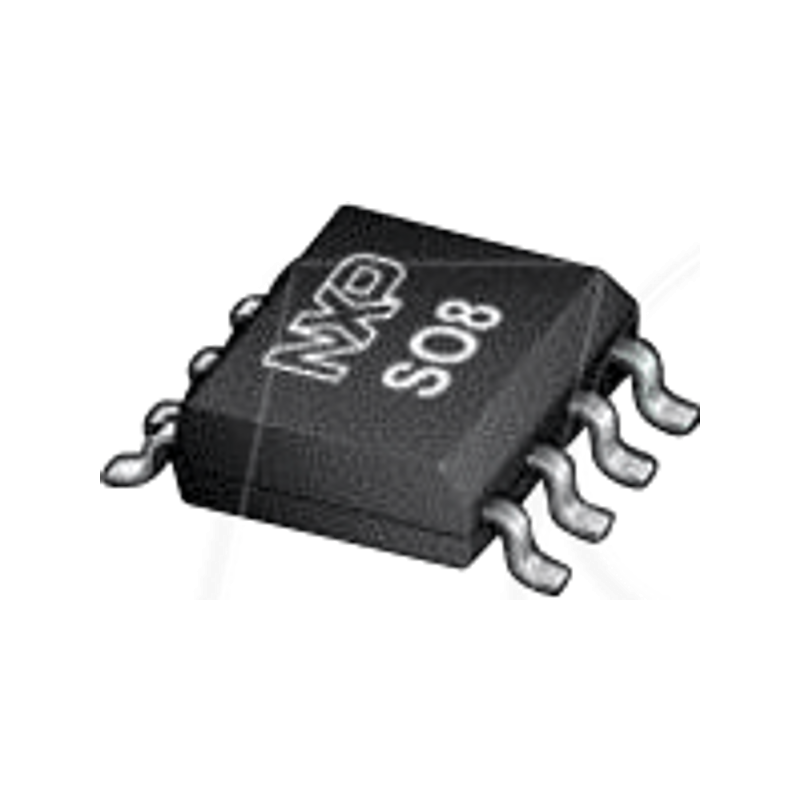

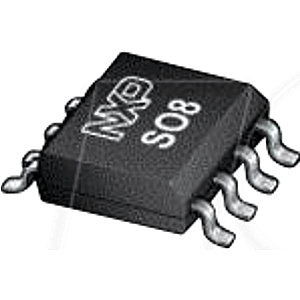

LIN-Bus-Sende-Empfänger, 5-27V, 20kb/s, SO-8

Übersicht
Das TJA1020 ist die Schnittstelle zwischen der LIN-Master/Slave-Protokollsteuerung und dem physikalischen Bus in einem lokalen Verbindungsnetz (LIN). Es ist in erster Linie für fahrzeuginterne Subnetze mit Baudraten von 2,4 bis 20 Kbaud vorgesehen.

Der Sendedatenstrom der Protokollsteuerung am TXD-Eingang wird vom LIN-Transceiver in ein Bussignal mit kontrollierter Anstiegsrate und Wellenform umgewandelt, um EME zu minimieren. Der LIN-Bus-Ausgangspin wird über einen internen Abschlusswiderstand nach oben gezogen. Für eine Master-Anwendung sollte ein externer Widerstand in Reihe mit einer Diode zwischen Pin INH oder Pin BAT und Pin LIN geschaltet werden. Der Empfänger erkennt den Datenstrom am LIN-Bus-Eingangspin und überträgt ihn über den Pin RXD an den Mikrocontroller.

Im normalen Sende-Empfänger-Betrieb kann das TJA1020 in den Normal- oder Niedrigflankenmodus geschaltet werden. Im Low-Steigungsmodus verlängert der TJA1020 die Anstiegs- und Abfallflanken des LIN-Bussignals und reduziert damit die ohnehin schon sehr geringe Emission im normalen Steigungsmodus weiter.

Im Schlafmodus ist der Stromverbrauch des TJA1020 sehr gering, während im Ausfallmodus der Stromverbrauch auf ein Minimum reduziert wird.

Merkmale
Allgemeines

- Baudrate bis zu 20 Kbaud
- Sehr geringe elektromagnetische Emission (EME)
- Hohe elektromagnetische Immunität (EMI)
- Low Slope Modus für eine noch weitergehende Reduzierung von EME
- Passives Verhalten im spannungslosen Zustand
- Eingangspegel kompatibel mit 3,3 und 5 V Geräten
- Integrierter Abschlusswiderstand für Local Interconnect Network (LIN) Slave-Anwendungen
- Erkennung der Aufwachquelle (lokal oder entfernt)
- Unterstützt K-Linien-ähnliche Funktionen.

Niedrigstrommanagement

- Sehr geringer Stromverbrauch im Schlafmodus mit lokalem und ferngesteuertem Aufwachen.

Schutzmaßnahmen

- Sendedaten (TXD) dominante Zeitüberschreitungsfunktion
- Busklemme und Batteriestift gegen Transienten im Automobilumfeld geschützt (ISO7637)
- Kurzschlussfeste Busklemme gegen Batterie und Masse
- Thermisch geschützt.
