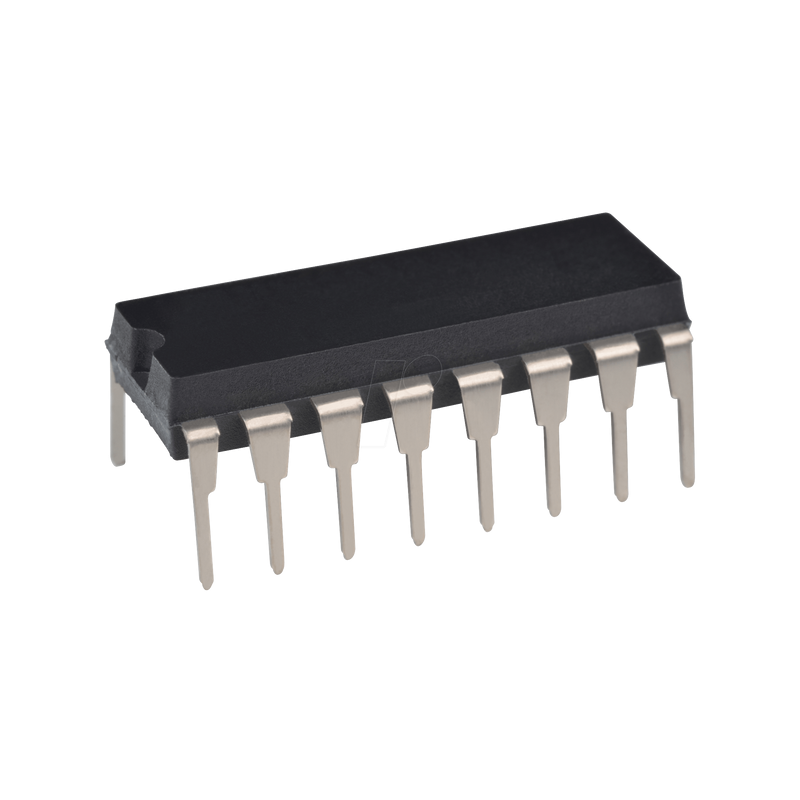

D-Typ Flip Flop 72mA, DIP-16

Die 4-Bit-Register '173 und 'LS173A enthalten D-Flip-Flops mit Totem-Pol-Ausgängen mit 3 Zuständen, die in der Lage sind, hochkapazitive
oder relativ niederohmige Lasten ansteuern können. Durch den hochohmigen dritten Zustand und die erhöhte Ansteuerung auf hohem logischen Niveau können diese Flipflops direkt an die Busleitungen in einem busorganisierten System angeschlossen werden und diese ansteuern, ohne dass Schnittstellen- oder Pull-up-Komponenten erforderlich sind. Bis zu 128 Ausgänge des SN74173 oder SN74LS173A können an einen gemeinsamen Bus angeschlossen werden und trotzdem zwei TTL-normalisierte Lasten der Serien 54/74 bzw. 54LS/74LS treiben. Ebenso können bis zu 49 Ausgänge des SN54173 bzw. SN54LS173A an einen gemeinsamen Bus angeschlossen werden und eine zusätzliche TTL-normierte Last der Serie 54/74 bzw. 54LS/74LS ansteuern. Um die Möglichkeit zu minimieren, dass zwei Ausgänge versuchen, einen gemeinsamen Bus auf entgegengesetzte logische Pegel zu bringen, ist die Ausgangssteuerschaltung so ausgelegt, dass die durchschnittlichen Ausgangssperrzeiten kürzer sind als die durchschnittlichen Ausgangsfreigabezeiten.
