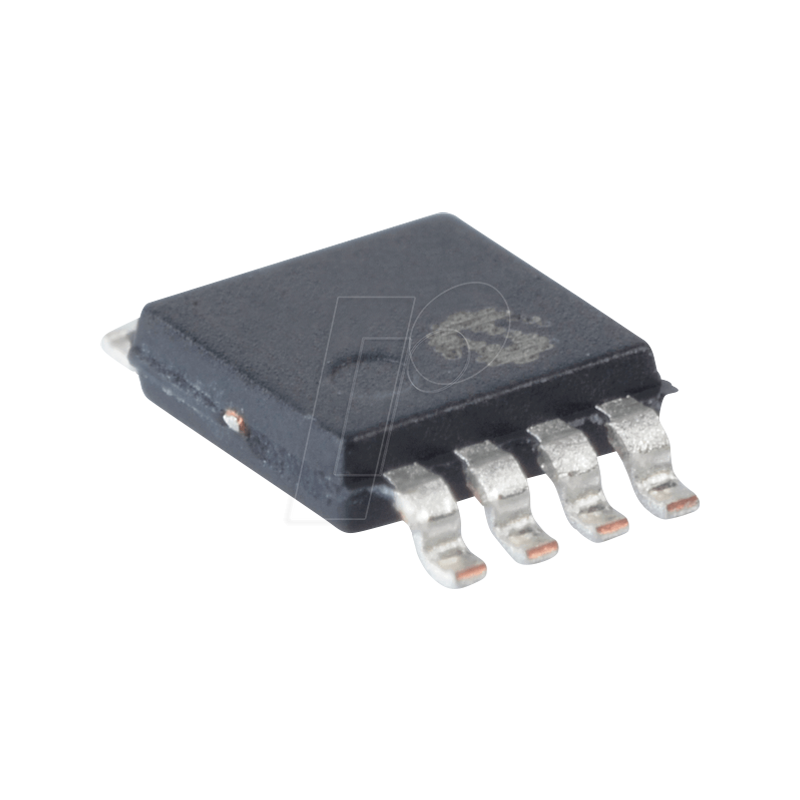

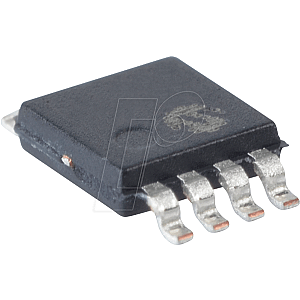

LowPower RS485/422, Transceiver, 5 V, SO-8

5-V-RS-485-Transceiver mit niedrigem Stromverbrauch

Beschreibung
Der ADM485 ist ein Differential-Leitungstransceiver, der für bidirektionale Hochgeschwindigkeits-Datenkommunikation auf Mehrpunkt-Busübertragungsleitungen geeignet ist. Er ist für symmetrische Datenübertragung ausgelegt und entspricht den EIA-Standards RS-485 und RS-422. Der Teil enthält einen Differentialleitungstreiber und einen Differentialleitungsempfänger. Sowohl der Treiber als auch der Empfänger können unabhängig voneinander aktiviert werden. Wenn deaktiviert, sind die Ausgänge dreistufig. Der ADM485 wird mit einer einzigen 5-V-Stromversorgung betrieben. Eine übermäßige Verlustleistung aufgrund von Buskonflikten oder Ausgangskurzschlüssen wird durch einen thermischen Abschaltkreis verhindert. Wenn während der Fehlerbedingungen ein signifikanter Temperaturanstieg in der internen Treiberschaltung festgestellt wird, zwingt diese Funktion den Treiberausgang in einen hochohmigen Zustand.
Bis zu 32 Transceiver können gleichzeitig an einen Bus angeschlossen werden, es sollte jedoch immer nur ein Treiber aktiviert sein. Es ist daher wichtig, dass die verbleibenden deaktivierten Treiber den Bus nicht belasten. Um dies zu gewährleisten, weist der ADM485-Treiber eine hohe Ausgangsimpedanz im deaktivierten und im abgeschalteten Zustand auf, wodurch der Ladeeffekt minimiert wird, wenn der Transceiver nicht verwendet wird. Die hohe Ausgangsimpedanz des Treibers wird über den Gleichtaktspannungsbereich von -7 V bis +12 V aufrechterhalten. Der Empfänger enthält eine Fail-Safe-Funktion, die zu einem logisch hohen Ausgangszustand führt, wenn die Eingänge nicht verbunden (erdfrei) sind.
Der ADM485 wird auf BiCMOS gefertigt, einem fortschrittlichen Mischtechnologie-Prozess, der CMOS mit niedrigem Stromverbrauch mit schnell schaltender Bipolartechnologie kombiniert. Alle Ein- und Ausgänge sind gegen ESD geschützt; alle Treiberausgänge verfügen über eine hohe Source- und Sink-Stromfähigkeit. Eine Epitaxieschicht wird zum Schutz gegen Latch-up verwendet.
Der ADM485 zeichnet sich durch extrem hohe Schaltgeschwindigkeiten aus. Minimale Treiberausbreitungsverzögerungen ermöglichen die Übertragung mit Datenraten von bis zu 5 Mbit/s, während der geringe Skew die EMI-Interferenz minimiert. Der Baustein ist über den kommerziellen und industriellen Temperaturbereich vollständig spezifiziert und ist in 8-poligen PDIP-, 8-poligen SOIC- und 8-poligen MSOP-Gehäusen mit geringem Platzbedarf erhältlich.

Merkmale
- Erfüllt EIA RS-485-Standard
- 5 Mbps Datenrate
- Einzelne 5-V-Versorgung
- Gleichtaktbereich von -7 V bis +12 V Bus
- Hochgeschwindigkeits-BiCMOS mit niedriger Leistung
- Schutz bei thermischer Abschaltung
- Kurzschluss-Schutz
- Verzögerung der Treiberausbreitung: 10 ns typisch
- Ausbreitungsverzögerung des Empfängers: 15 ns typisch
- Hohe Z-Ausgänge bei ausgeschalteter Stromversorgung
- Überlegene Aufrüstung für LTC485

Anwendungen
- RS-485-Systeme mit niedrigem Stromverbrauch
- DTE/DCE-Schnittstelle
- Paketvermittlung
- Lokale Netzwerke (LNAs)
- Daten-Konzentration
- Daten-Multiplexer
- Digitales Netz mit integrierten Diensten (ISDN)
