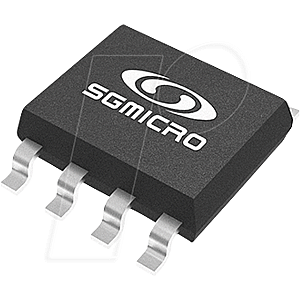

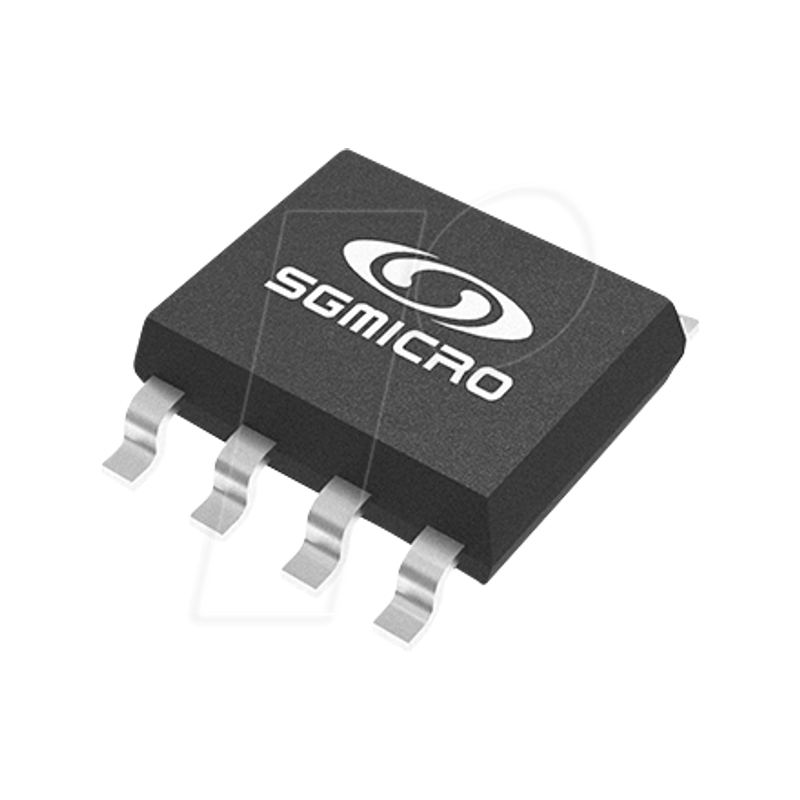

MCU-Spannungsüberwachung - IC, 4,00V, -40/+125°C, SO-8

SGM706 , Low-Cost, Mikroprozessor-Überwachungsschaltung, 4,00V, -40/+125°C, SO-8

Beschreibung:
Die Mikroprozessor-Überwachungsschaltung SGM706 reduziert die Komplexität und die Anzahl der Komponenten, die zur Überwachung der Stromversorgung und zur Kontrolle der Mikroprozessoraktivität erforderlich sind. Sie verbessert die Systemzuverlässigkeit und -genauigkeit im Vergleich zu separaten ICs oder diskreten Komponenten erheblich. Das SGM706 bietet eine Schaltung zur Überwachung der Stromversorgung, die einen Reset-Ausgang während des Einschaltens, des Herunterfahrens und des Brownouts erzeugt. Der Reset-Ausgang bleibt auch bei einer VCC von nur 1 V betriebsbereit. Eine unabhängige Watchdog-Überwachungsschaltung ist ebenfalls vorhanden. Diese wird aktiviert, wenn der Watchdog-Eingang nicht innerhalb von 1,6 Sekunden umgeschaltet wurde. Zusätzlich gibt es einen 1,25-V-Schwellenwertdetektor für die Warnung bei Stromausfall, die Erkennung eines niedrigen Batteriestands oder die Überwachung einer zusätzlichen Stromversorgung. Ein Aktiv-Low-Hand-Reset-Eingang (MR) ist ebenfalls vorhanden. Das SGM706 ist in einem grünen SOIC-8-Gehäuse erhältlich.

Merkmale:
- Präzisions-Versorgungsspannungsmonitor
- 4,65V für SGM706-L
- 4,40V für SGM706-M
- 4,0V für SGM706-J
- 3,08V für SGM706-T
- 2,93V für SGM706-S
- 2,63V für SGM706-R
- Garantierter RESET gültig bei VCC = 1V
- 200ms Reset-Pulsbreite
- Entprellter TTL/CMOS-kompatibler Hand-Reset-Eingang
- Unabhängiger Watchdog-Timer (1,6s) Timeout
- Spannungsüberwachung für Power-Fail- oder Low-Battery-Warnung
- SGM706 ist in einem grünen SOIC-8-Gehäuse erhältlich
- SGM706-S ist in einem grünen SOIC-8- und MSOP-8-Gehäuse erhältlich

Anwendungen:
- Computer
- Steuerungen
- Intelligente Instrumente
- Automotive Systeme
- Kritische µP-Leistungsüberwachung
