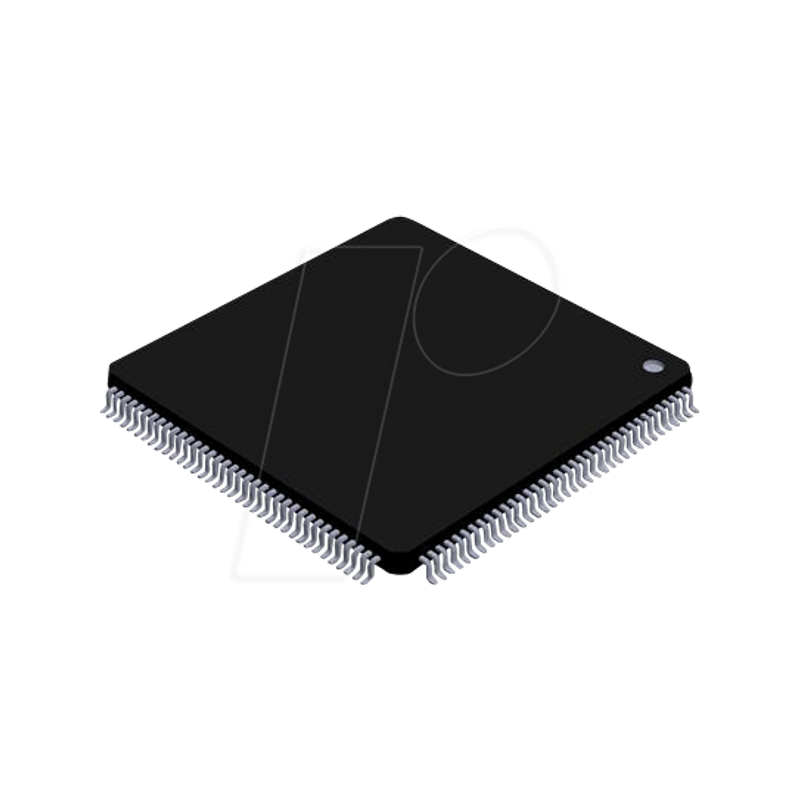

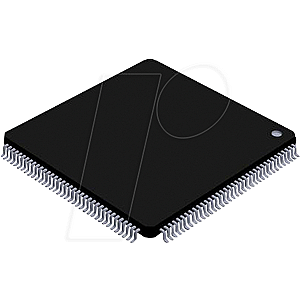

Microcontroller, 128KB, 550MHz, 564KB, ARM, Cortex M7, LQFP-144

Die STM32H730xB-Bausteine basieren auf dem leistungsstarken Arm® Cortex®-M7 32-Bit-RISC-Kern, der mit bis zu 550 MHz arbeitet. Der Cortex® -M7-Kern verfügt über eine Gleitkommaeinheit (FPU), die Arm®-Befehle und Datentypen mit doppelter Genauigkeit (IEEE 754-konform) und einfacher Genauigkeit unterstützt. Der Cortex-M7-Core verfügt über einen 32 KByte großen Befehls-Cache und einen 32 KByte großen Daten-Cache. STM32H730xB-Bausteine unterstützen einen vollständigen Satz von DSP-Befehlen und eine Memory Protection Unit (MPU) zur Verbesserung der Anwendungssicherheit.

STM32H730xB-Bausteine verfügen über eingebettete Hochgeschwindigkeitsspeicher mit 128 KByte Flash-Speicher, bis zu 564 KByte RAM (einschließlich 192 KByte, die von ITCM und AXI gemeinsam genutzt werden können, plus 64 KByte ausschließlich ITCM, plus 128 KByte ausschließlich AXI, 128 KByte DTCM, 48 KByte AHB und 4 KByte Backup-RAM) sowie ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten, die an APB-Busse, AHB-Busse, eine 2x32-Bit-Multi-AHB-Busmatrix und eine mehrschichtige AXI-Verbindung angeschlossen sind, die den internen und externen Speicherzugriff unterstützt. Um die Robustheit der Anwendungen zu verbessern, verfügen alle Speicher über eine Fehlercodekorrektur (eine Fehlerkorrektur, zwei Fehlererkennungen).

Die Bausteine enthalten Peripheriegeräte zur Beschleunigung mathematischer/arithmetischer Funktionen (CORDIC-Coprozessor für trigonometrische Funktionen und FMAC-Einheit für Filterfunktionen). Alle Bausteine bieten drei ADCs, zwei DACs, zwei Operationsverstärker, zwei Ultra-Low-Power-Komparatoren, eine Low-Power-RTC, vier universelle 32-Bit-Timer, 12 universelle.
