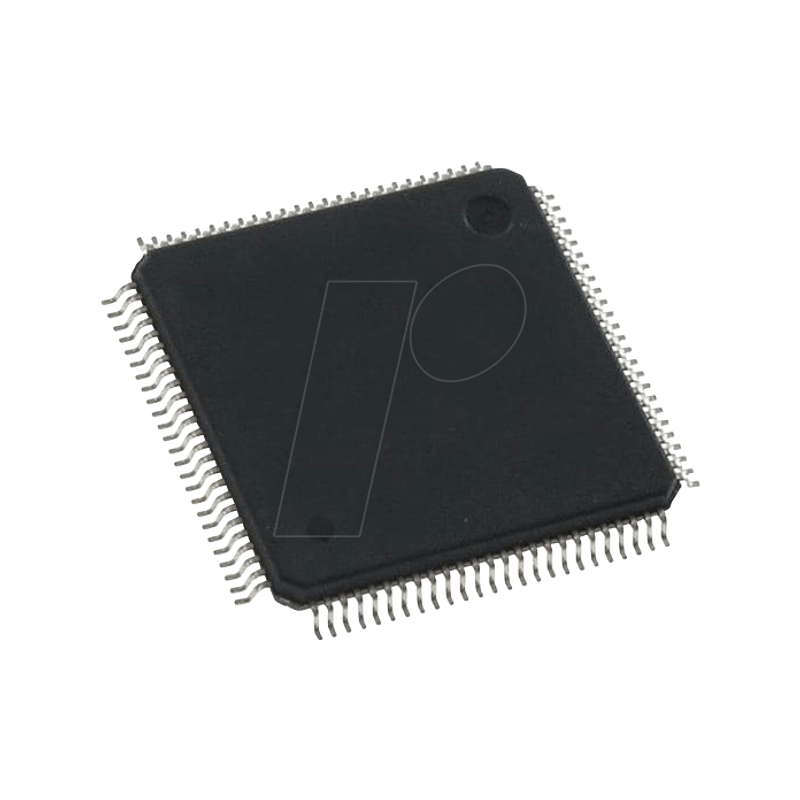

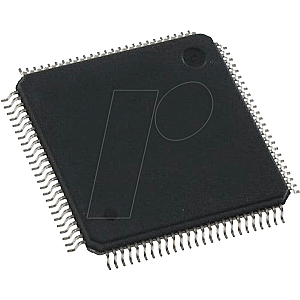

Microcontroller, 512KB, 216MHz, 320KB, ARM, Cortex M7, LQFP-100

ARM®-based Cortex®-M7 32b MCU+FPU, 462DMIPS, up to 1MB Flash/320+16+ 4KB
RAM, USB OTG HS/FS, ethernet, 18 TIMs, 3 ADCs, 25 com itf, cam & LCD,

Die Bausteine STM32F745xx und STM32F746xx basieren auf dem leistungsstarken ARM®Cortex®-M7 32-Bit-RISC-Core, der mit einer Frequenz von bis zu 216 MHz arbeitet. Der Cortex®-M7-Core verfügt über eine SFPU-Präzision (Single Floating Point Unit), die alle ARM® Single-Precision-Datenverarbeitungsbefehle und Datentypen unterstützt. Außerdem implementiert er einen vollständigen Satz von DSP-Befehlen und eine Memory Protection Unit (MPU), die die Anwendungssicherheit erhöht.

Die Bausteine STM32F745xx und STM32F746xx verfügen über eingebettete Hochgeschwindigkeitsspeicher mit einem Flash-Speicher von bis zu 1 MByte, 320 KByte SRAM (einschließlich 64 KByte Daten-TCM-RAM für kritische Echtzeitdaten), 16 KByte Befehls-TCM-RAM (für kritische Echtzeitroutinen), 4 KByte Backup-SRAM, das in den Modi mit dem niedrigsten Stromverbrauch zur Verfügung steht, sowie ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten, die an zwei APB-Busse, zwei AHB-Busse, eine 32-Bit-Multi-AHB-Busmatrix und eine mehrschichtige AXI-Verbindung angeschlossen sind, die den Zugriff auf interne und externe Speicher unterstützt.

Alle Bausteine bieten drei 12-Bit-ADCs, zwei DACs, eine stromsparende RTC, dreizehn 16-Bit-Allzweck-Timer, darunter zwei PWM-Timer für die Motorsteuerung und einen stromsparenden Timer im Stop-Modus, zwei 32-Bit-Allzweck-Timer und einen echten Zufallszahlengenerator (RNG). Außerdem verfügen sie über Standard- und erweiterte Kommunikationsschnittstellen.
