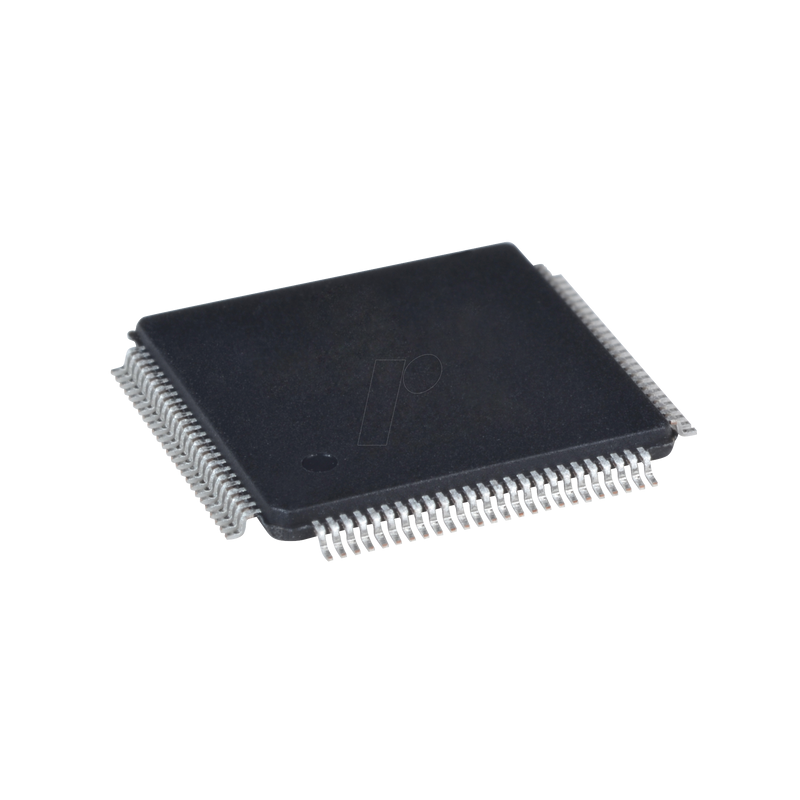

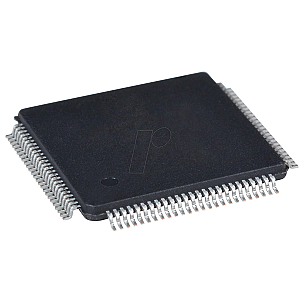

Mikrocontroller, Cortex M3, 64MHz, 256KB Flash,48KB RAM,QFP-100

MPN ATSAM3S4CA-AU Hersteller MICROCHIP

10,92 €

Technische Daten

Allgemeines

Architektur ARM

Kern Cortex M3

Bauform QFP-100

Technologie ARM

Besonderheiten

CPU Takt 64 MHz

Ausführung

Speicher 256 kByte

RAM 48 kByte

I/O-Pins 79

Elektrische Werte

Versorgungsspannung 1,62..3,6 VDC

Versorgungsspannung max. 3,6 V

Sonstiges

Temperaturbereich -40..+85 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers ATSAM3S4CA-AU

Verpackungsgewicht 1.0E-4 kg

RoHS konform

EAN/GTIN 9900003828049

Statistische Warennummer 85423190

↓ ATSAM3S4CA-AU AU

Der SAM3S4C ist ein Mitglied der SAM3S-Serie von Microchip, die auf dem leistungsstarken 32-Bit ARM® Cortex®-M3 RISC-Prozessor basiert. Er arbeitet mit einer maximalen Geschwindigkeit von 64MHz und verfügt über 256KB Flash-Speicher und 48KB SRAM.

Die umfangreiche Peripherie umfasst einen Full-Speed-USB-Geräteanschluss mit integriertem Transceiver, eine Hochgeschwindigkeits-Multimedia-Kartenschnittstelle für SDIO/SD/MMC, eine externe Busschnittstelle mit einem Controller für statischen Speicher, der mit SRAM, PSRAM, NOR-Flash, LCD-Modul und NAND-Flash verbunden ist, zwei USARTs, zwei UARTs, zwei TWIs (I2C), drei SPIs, I2S, PWM-Timer, sechs 16-Bit-Timer, RTC, 15-Kanal-12-Bit-ADC, 2-Kanal-12-Bit-DAC und einen Analogkomparator.

Die QTouch-Bibliothek bietet eine einfache Möglichkeit zur Implementierung von Tasten, Rädern und Schiebereglern. Der parallele Datenerfassungsmodus auf den PIOs ergänzt die externe Busschnittstelle für die Datenerfassung von externen Geräten, die nicht mit Standard-Speicherleseprotokollen konform sind, wie z.B. preiswerte Bildsensoren. DMA überträgt die Daten in den Speicher und entlastet die CPU.

Der Baustein arbeitet mit Spannungen von 1,62V bis 3,6V und ist in 100-Pin-QFP- und QFN-Gehäusen erhältlich und Pin-zu-Pin-kompatibel mit dem SAM3N4C.
