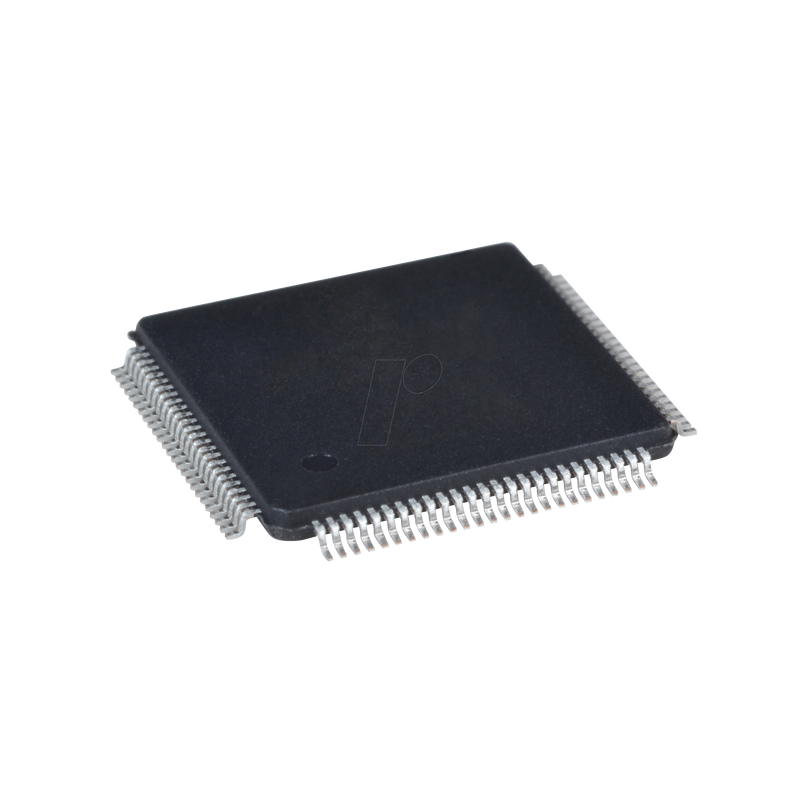

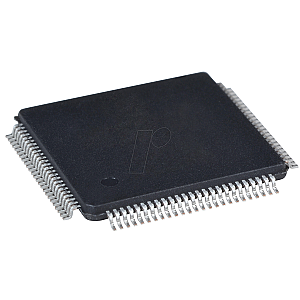

Mikrocontroller, Cortex M3, 72MHz,256KB Flash,64KB RAM,LQFP-100

Mainstream-Konnektivitätslinie, Arm Cortex-M3 MCU mit 256 Kbyte Flash-Speicher, 72 MHz CPU, Ethernet MAC, CAN und USB 2.0 OTG

Die STM32F105xx- und STM32F107xx-Connectivity-Familie enthält den leistungsstarken ARM® Cortex®-M3 32-Bit-RISC-Kern, der mit einer Frequenz von 72 MHz arbeitet, eingebettete Hochgeschwindigkeitsspeicher (Flash-Speicher mit bis zu 256 KByte und SRAM mit 64 KByte) und eine umfangreiche Palette an erweiterten E/As und Peripheriegeräten, die an zwei APB-Busse angeschlossen sind. Alle Bausteine bieten zwei 12-Bit-ADCs, vier 16-Bit-Allzweck-Timer plus einen PWM-Timer sowie Standard- und erweiterte Kommunikationsschnittstellen: bis zu zwei I2Cs, drei SPIs, zwei I2Ss, fünf USARTs, einen USB-OTG FS und zwei CANs. Ethernet ist nur auf dem STM32F107xx verfügbar.

Die STM32F105xx- und STM32F107xx-Connectivity-Line-Familie arbeitet im Temperaturbereich von -40 bis +105 °C mit einer Versorgungsspannung von 2,0 bis 3,6 V. Ein umfassendes Angebot an Stromsparmodi ermöglicht die Entwicklung von Anwendungen mit geringem Stromverbrauch.

Die STM32F105xx- und STM32F107xx-Connectivity-Familie bietet Bausteine in drei verschiedenen Gehäusetypen: von 64 Pins bis 100 Pins. Je nach gewähltem Baustein sind verschiedene Peripheriegeräte enthalten. Die nachstehende Beschreibung gibt einen Überblick über die gesamte Palette der in dieser Familie angebotenen Peripheriegeräte.

Dank dieser Eigenschaften eignen sich die Mikrocontroller der STM32F105xx- und STM32F107xx-Connectivity-Line-Familie für eine Vielzahl von Anwendungen, wie z. B. Motorantriebe und Anwendungssteuerung, medizinische und Handheld-Geräte, industrielle Anwendungen, SPS, Wechselrichter, Drucker und Scanner, Alarmsysteme, Video-Gegensprechanlagen, HLK- und Home-Audio-Geräte.
