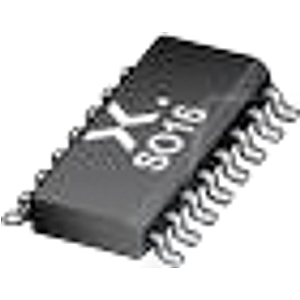

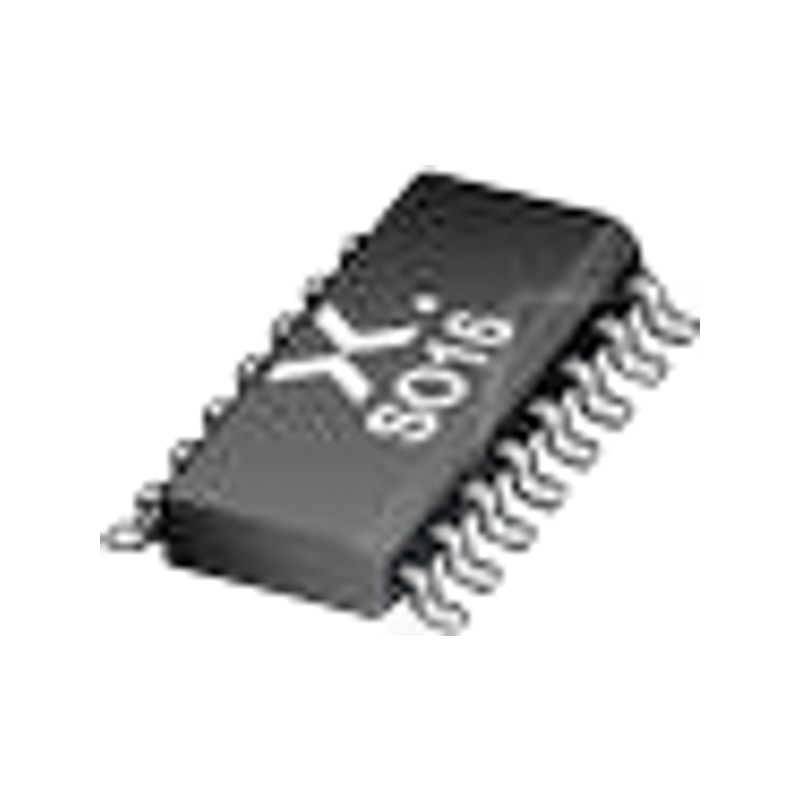

Monostable, Dual, 3 ... 15 V, SO-16

Monostabiler Multivibrator mit doppelter Präzision
Der HEF4538B ist ein zweifach retriggerbarer, rücksetzbarer monostabiler Multivibrator. Jeder Multivibrator verfügt über einen aktiven LOW-Trigger/Retrigger-Eingang (I0), einen aktiven HIGH-Trigger/Retrigger-Eingang (I1), einen übergeordneten aktiven LOW-Direkt-Reset-Eingang (CD), einen Ausgang (O) und sein Komplement (O) sowie zwei Pins (CTC, (1) RCTC) für den Anschluss der externen Timing-Komponenten Ct und Rt. Die typische Pulsbreitenvariation über den Temperaturbereich beträgt ± 0,2%. Der HEF4538B kann entweder durch die positive oder die negative Flanke des Eingangsimpulses getriggert werden und erzeugt einen präzisen Ausgangsimpuls mit einem Impulsbreitenbereich von 10 µs bis unendlich. Die Dauer und Genauigkeit des Ausgangsimpulses werden werden durch die externen Timing-Komponenten Ct und Rt bestimmt. Die Ausgangsimpulsbreite (T) ist gleich Rt × Ct. Die linearen Designtechniken in LOCMOS garantieren eine präzise Kontrolle der Ausgangsimpulsbreite. Ein LOW-Pegel an CD beendet den Ausgangsimpuls sofort. Die Schmitt-Trigger-Wirkung in den Triggereingängen macht die Schaltung sehr tolerant gegenüber langsameren Anstiegs- und Abfall Zeiten.
