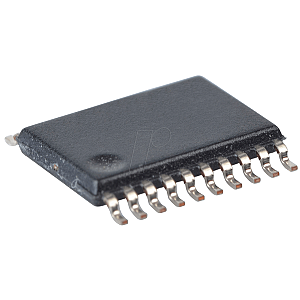

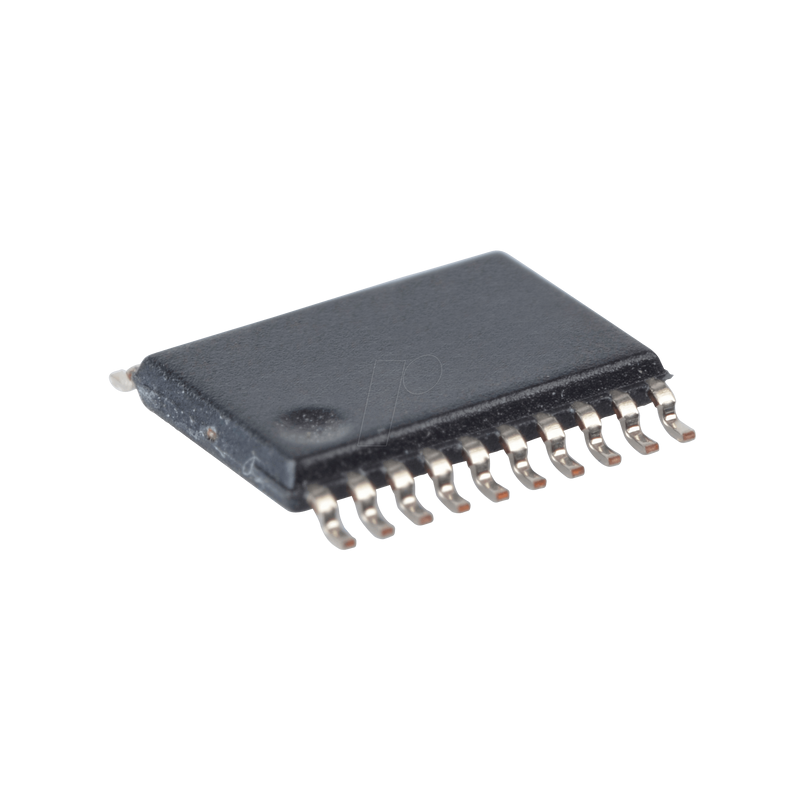

MSP430 Mikrocontroller, 16-bit, 1,8 V, 0,128 KB, 16MHz, TSSOP-20

MPN MSP430F2101IPWR Hersteller TEXAS INSTRUMENTS

1,72 €

Technische Daten

Allgemeines

Architektur RISC

Kern MSP430

Familie mixed signal

Modell Ultra-Low-Power

Bauform TSSOP-20

Ausführung Timer, Comparator

Typ 16-Bit Mikrocontroller

Technologie MSP430 RISC

Besonderheiten

CPU Takt 16 MHz

Ausführung

Speicher 1 kByte

RAM 0,128 kByte

I/O-Pins 16

16-bit Timer 1

Internal Oscillator ja

PWM 3

Elektrische Werte

Versorgungsspannung 1,8 ... 3,6 VDC

Versorgungsspannung min. 1,8 V

Versorgungsspannung max. 3,6 V

Sonstiges

Temperaturbereich -40..+85 °C

Herstellerangaben

Hersteller TEXAS INSTRUMENTS

Artikelnummer des Herstellers MSP430F2101IPWR

Verpackungsgewicht 1.0E-4 kg

RoHS konform

EAN/GTIN 9900002815224

Statistische Warennummer 85423190

Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriesätzen für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zur maximalen Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs .

Die MSP430x21x1-Serie ist ein Mixed-Signal-Mikrocontroller mit extrem geringem Stromverbrauch, integriertem 16-Bit-Timer, vielseitigem Analogkomparator und 16 E / A-Pins.

Typische Anwendungen sind Sensorsysteme, die analoge Signale erfassen, in digitale Werte umwandeln und die Daten dann zur Anzeige oder zur Übertragung an ein Hostsystem verarbeiten. Ein weiteres Anwendungsgebiet ist das eigenständige HF-Sensor-Frontend. Der analoge Komparator bietet eine A / D-Wandlungsfähigkeit für Steigungen.

- Niedriger Versorgungsspannungsbereich: 1,8 V bis 3,6 V.
- Ultra-Low-Stromverbrauch
- Aktiver Modus: 250 µA bei 1 MHz, 2,2 V.
- Standby-Modus: 0,7 µA
- Aus-Modus (RAM-Aufbewahrung): 0,1 µA
- Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs
- 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit
- Grundlegende Konfigurationen des Taktmoduls
- Interne Frequenzen bis 16 MHz mit vier kalibrierten
- Frequenzen bis ± 1%
- 32-kHz-Kristall
- Hochfrequenzkristall bis 16 MHz
- Resonator
- Externe Digitaluhrquelle
- 16-Bit-Timer_A mit drei Erfassungs- / Vergleichsregistern
- On-Chip-Komparator für analoge Signalvergleichsfunktion oder Steigung
- Analog-Digital-Wandlung (A / D)
- Brownout-Detektor
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich,
Programmierbarer Codeschutz durch Sicherung
- Bootstrap Loader
- On-Chip-Emulationsmodul
