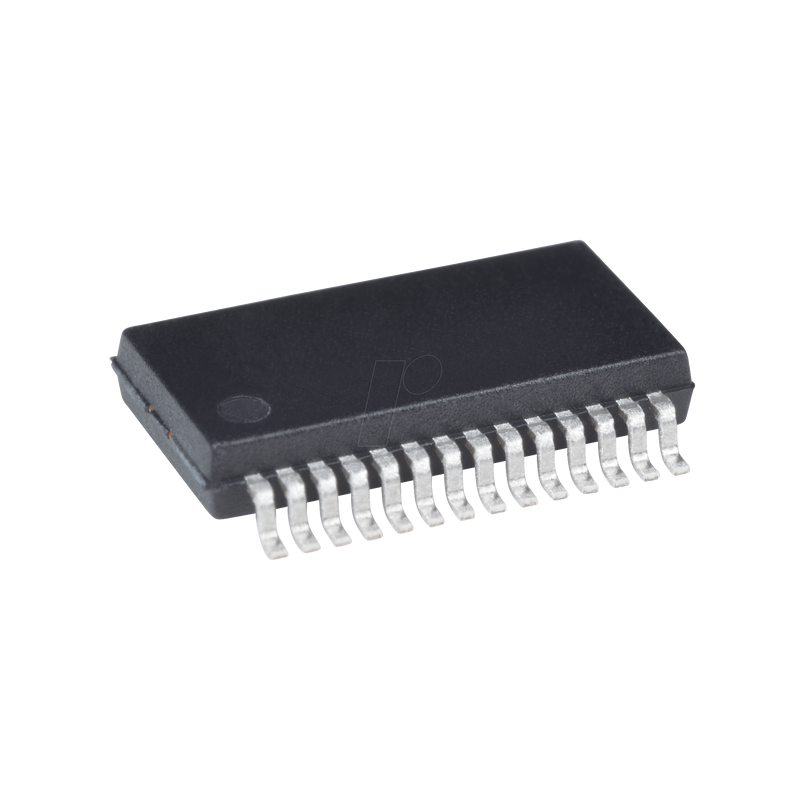

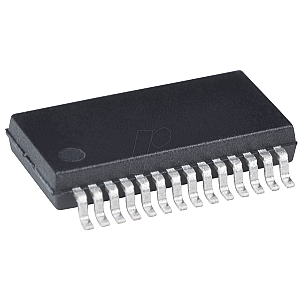

MSP430 Mikrocontroller, 16-bit, 1,8 V, 0,512 KB, 16MHz, TSSOP-28

Beschreibung
Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs.

Die MSP430F21x2-Serie ist ein Mikrocontroller mit extrem geringem Stromverbrauch, zwei integrierten 16-Bit-Timern, einem schnellen 10-Bit-A / D-Wandler mit integrierter Referenz und einem Datenübertragungscontroller (DTC), einem Komparator und integrierten Kommunikationsfunktionen über die universelle serielle Kommunikationsschnittstelle und bis zu 24 E / A-Pins.

Funktionen

- Niedriger Versorgungsspannungsbereich: 1,8 V bis 3,6 V.
- Ultra-Low-Stromverbrauch
- Aktiver Modus: 250 µA bei 1 MHz, 2,2 V.
- Standby-Modus: 0,7 µA
- Aus-Modus (RAM-Aufbewahrung): 0,1 µA
- Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs
- 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit
- Grundlegende Konfigurationen des Taktmoduls
- Interne Frequenzen bis 16 MHz mit vier kalibrierten Frequenzen bis ± 1%
- Interner Niederfrequenzoszillator mit sehr geringem Stromverbrauch
- 32-kHz-Kristall
- Hochfrequenzkristall (HF) bis 16 MHz
- Resonator
- Externe Digitaluhrquelle
- Externer Widerstand
- 16-Bit-Timer0_A3 mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer1_A2 mit zwei Erfassungs- / Vergleichsregistern
- On-Chip-Komparator für Analog-Signal-Vergleichsfunktion oder Slope-Analog-Digital-Wandlung (A / D)
- 10-Bit-A / D-Wandler mit 200 ksps und interner Referenz, Sample-and-Hold-, Autoscan- und Datenübertragungscontroller
- Universelle serielle Kommunikationsschnittstelle
- Verbesserter UART zur Unterstützung der automatischen Baudratenerkennung (LIN)
- IrDA Encoder und Decoder
- Synchrones SPI
- I2C ™
- Brownout-Detektor
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich, programmierbarer Codeschutz durch Sicherheitssicherung
- Bootstrap Loader
- On-Chip-Emulationsmodul
