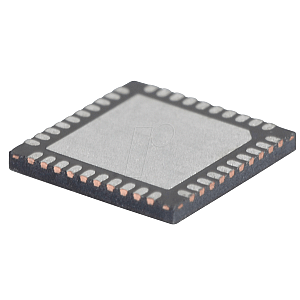

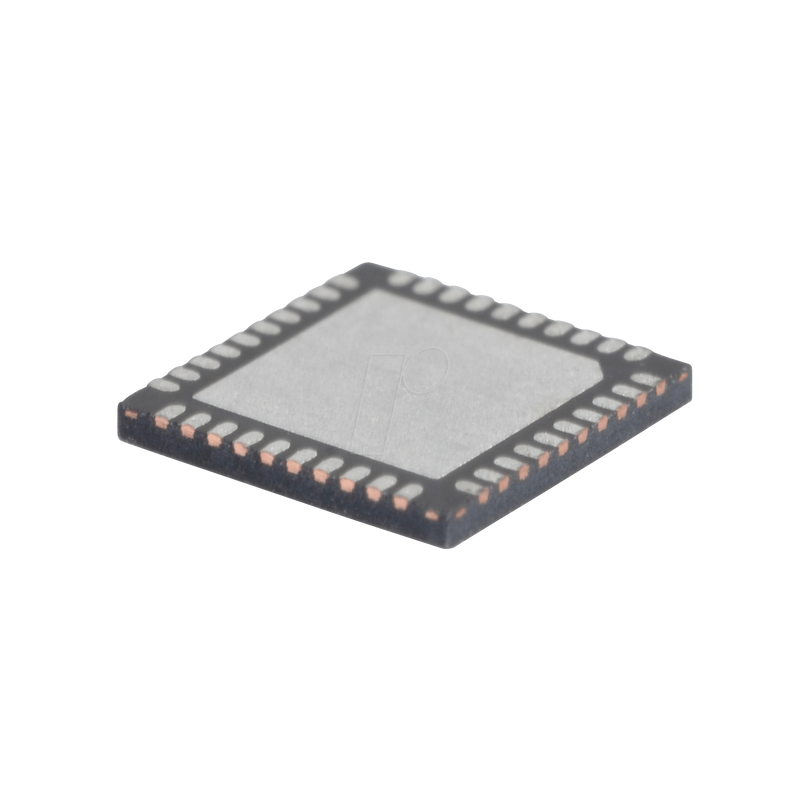

MSP430 Mikrocontroller, 16-bit, 1,8 V, 1 KB, 16MHz, VQFN-40

MPN MSP430F2350IRHAR Hersteller TEXAS INSTRUMENTS

6,21 €

Technische Daten

Allgemeines

Architektur RISC

Kern MSP430

Familie mixed signal

Modell Ultra-Low-Power

Bauform VQFN-40

Ausführung Comparator, I2C/SPI/UART, HW Multiplier

Typ 16-Bit Mikrocontroller

Technologie MSP430 RISC

Besonderheiten

CPU Takt 16 MHz

Ausführung

Speicher 16 kByte

RAM 1 kByte

I/O-Pins 32

16-bit Timer 2

Internal Oscillator ja

PWM 6

Elektrische Werte

Versorgungsspannung 1,8 ... 3,6 VDC

Versorgungsspannung min. 1,8 V

Versorgungsspannung max. 3,6 V

Sonstiges

Temperaturbereich -40..+85 °C

Anschlüsse / Schnittstellen

ADC 8

I²C 1

SPI 1

UART 1

A/E/USART 1

Herstellerangaben

Hersteller TEXAS INSTRUMENTS

Artikelnummer des Herstellers MSP430F2350IRHAR

Verpackungsgewicht 1.0E-4 kg

RoHS konform

EAN/GTIN 9900002815354

Statistische Warennummer 85423190

Beschreibung
Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten für verschiedene Anwendungen. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs.

Die MSP430F23x0-Serie ist ein Mikrocontroller mit extrem geringem Stromverbrauch, zwei integrierten 16-Bit-Timern, einer universellen seriellen Kommunikationsschnittstelle (USCI), einem vielseitigen analogen Komparator und 32 E / A-Pins.

Funktionen
- Niedriger Versorgungsspannungsbereich: 1,8 V bis 3,6 V.
- Ultra-Low-Stromverbrauch
- Aktiver Modus: 270 µA bei 1 MHz, 2,2 V.
- Standby-Modus: 0,7 µA
- Aus-Modus (RAM-Aufbewahrung): 0,1 µA
- Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs
- 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit
- Grundlegende Konfigurationen des Taktmoduls
- Interne Frequenzen bis 16 MHz mit
- Vier kalibrierte Frequenzen bis ± 1%
- Interner Niederfrequenz-Oszillator mit sehr geringem Stromverbrauch (LF)
- 32-kHz-Kristall
- Hochfrequenzkristall (HF) bis 16 MHz
- Resonator
- Externe Digitaluhrquelle
- Externer Widerstand
- 16-Bit-Timer_A mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer_B mit drei Erfassungs- / Vergleichsregistern
- On-Chip-Komparator für analoge Signalvergleichsfunktion oder
- Slope-Analog-Digital-Wandlung (A / D)
- Universelle serielle Kommunikationsschnittstelle
- Verbesserter UART zur Unterstützung der automatischen Baudratenerkennung (LIN)
- IrDA Encoder und Decoder
- Synchrones SPI
- I2C ™
- Brownout-Detektor
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich,
- Programmierbarer Codeschutz durch Sicherheitssicherung
- Bootstrap Loader
- On-Chip-Emulationsmodul
