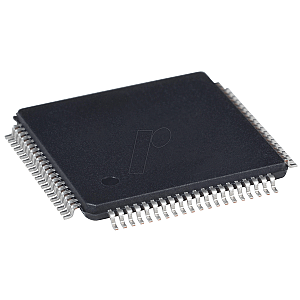

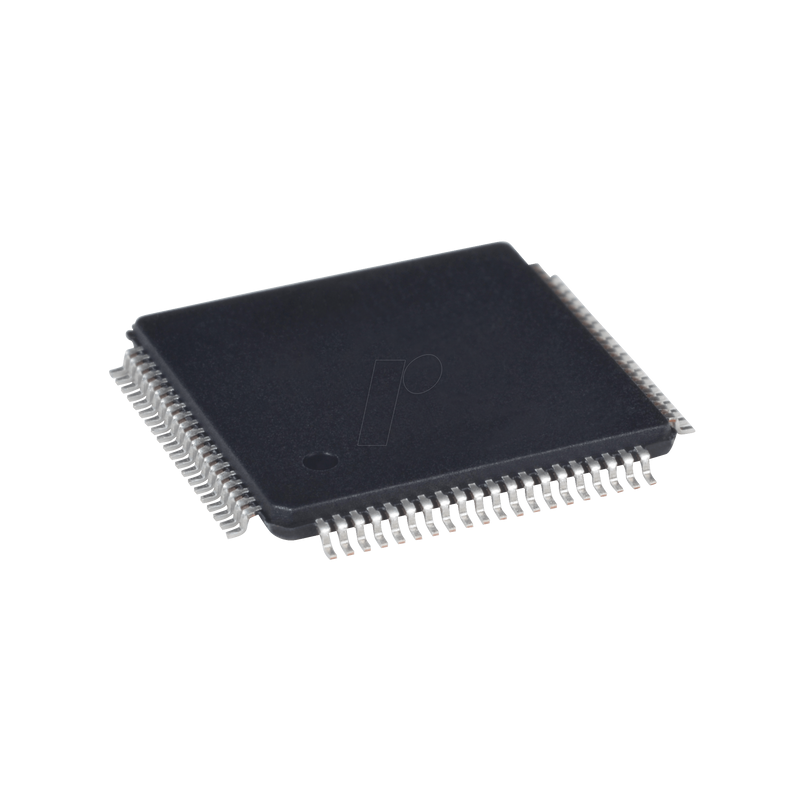

MSP430 Mikrocontroller, 16-bit, 1,8 V, 128 KB, 18MHz, LQFP-80

Beschreibung
Die Serien MSP430F543xA und MSP430F541xA sind Mikrocontrollerkonfigurationen mit drei 16-Bit-Timern, einem Hochleistungs-12-Bit-ADC, bis zu vier USCIs, einem Hardware-Multiplikator, DMA, einem RTC-Modul mit Alarmfunktionen und bis zu 87 E / A-Pins .
Funktionen
- Niedriger Versorgungsspannungsbereich: 3,6 V bis 1,8 V.
- Ultra-Low-Stromverbrauch

- Aktiver Modus (AM):
Alle Systemuhren aktiv
230 µA / MHz bei 8 MHz, 3,0 V, Flash-Programmausführung (typisch)
110 µA / MHz bei 8 MHz, 3,0 V, RAM-Programmausführung (typisch)
- Standby-Modus (LPM3):
Echtzeituhr (RTC) mit Crystal, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Aufbewahrung, schnelles Aufwecken:
1,7 uA bei 2,2 V, 2,1 uA bei 3,0 V (typisch)
Low-Power-Oszillator (VLO), Allzweckzähler, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Speicherung, schnelles Aufwecken:
1,2 uA bei 3,0 V (typisch)
- Aus-Modus (LPM4):
Volle RAM-Aufbewahrung, Betriebsüberwachung, schnelles Aufwecken:
1,2 uA bei 3,0 V (typisch)
- Abschaltmodus (LPM4.5):
0,1 uA bei 3,0 V (typisch)
- Aufwachen aus dem Standby-Modus in 3,5 µs (typisch)
- 16-Bit-RISC-Architektur
- Erweiterter Speicher
- Bis zu 25 MHz Systemuhr
- Flexibles Power-Management-System
- Voll integriertes LDO mit programmierbarer geregelter Kernversorgungsspannung
- Überwachung, Überwachung und Brownout der Versorgungsspannung
- Einheitliches Uhrensystem
- FLL-Regelkreis zur Frequenzstabilisierung
- Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO)
- Niederfrequenz-getrimmte interne Referenzquelle (REFO)
- 32-kHz-Kristalle
- Hochfrequenzkristalle bis 32 MHz
- 16-Bit-Timer TA0, Timer_A mit fünf Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TA1, Timer_A mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TB0, Timer_B mit sieben Schattenregistern zum Erfassen / Vergleichen
- Bis zu vier Universal Serial Communication Interfaces (USCIs)
- USCI_A0, USCI_A1, USCI_A2 und USCI_A3 Jede Unterstützung:
Verbesserter UART unterstützt die automatische Erkennung der Baudrate
IrDA Encoder und Decoder
Synchrones SPI
- USCI_B0, USCI_B1, USCI_B2 und USCI_B3 Jede Unterstützung:
I2C
Synchrones SPI

- 12-Bit-Analog-Digital-Wandler (ADC)
- Interne Referenz
- Sample-and-Hold
- Autoscan-Funktion
- 14 externe Kanäle, 2 interne Kanäle
- Hardware-Multiplikator unterstützt 32-Bit-Operationen
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich
- Interner 3-Kanal-DMA
- Grundlegender Timer mit RTC-Funktion
