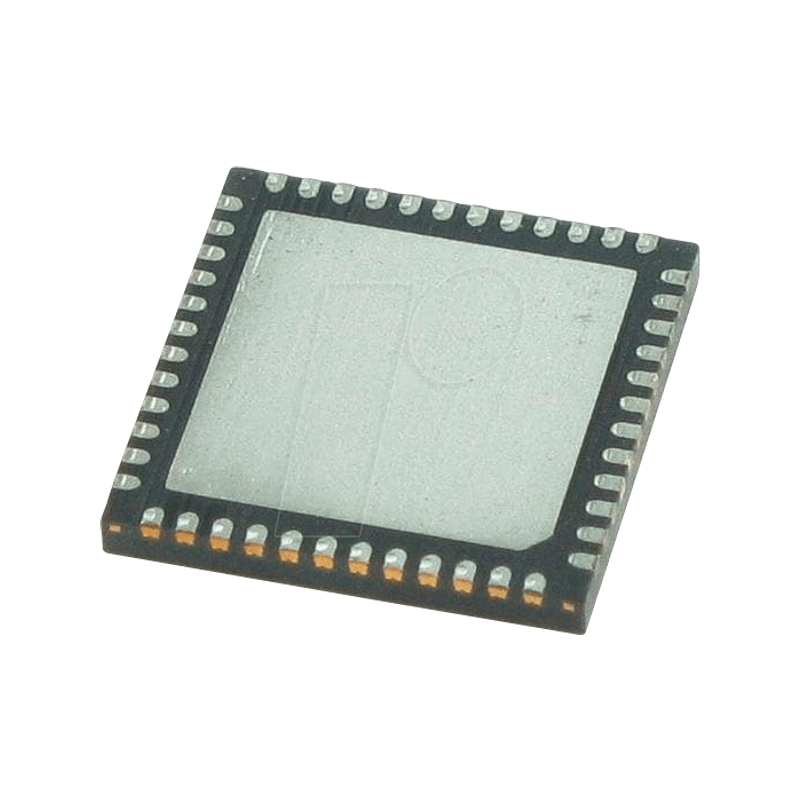

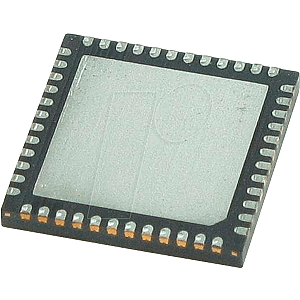

MSP430 Mikrocontroller, 16-bit, 1,8 V, 128 KB, 25MHz, VQFN-48

Beschreibung
Die MCP-Konfigurationen MSP430F534x verfügen über vier 16-Bit-Timer, einen leistungsstarken 12-Bit-ADC, zwei USCIs, einen Hardware-Multiplikator, DMA, ein RTC-Modul mit Alarmfunktionen und 38 E / A-Pins.
Funktionen
- Niedriger Versorgungsspannungsbereich: 3,6 V bis 1,8 V.
- Ultra-Low-Stromverbrauch
- Aktiver Modus (AM): Alle Systemuhren aktiv
290 µA / MHz bei 8 MHz, 3 V, Flash-Programmausführung (typisch)
150 µA / MHz bei 8 MHz, 3 V, RAM-Programmausführung (typisch)
- Standby-Modus (LPM3):
Echtzeituhr (RTC) mit Crystal, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Aufbewahrung, schnelles Aufwecken:
1,9 uA bei 2,2 V, 2,1 uA bei 3 V (typisch)
Low-Power-Oszillator (VLO), Allzweckzähler, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Speicherung, schnelles Aufwecken:
1,4 µA bei 3 V (typisch)
- Aus-Modus (LPM4):
Volle RAM-Aufbewahrung, Betriebsüberwachung, schnelles Aufwecken:
1,1 uA bei 3 V (typisch)
- Abschaltmodus (LPM4.5):
0,18 uA bei 3 V (typisch)
- Aufwachen aus dem Standby-Modus in 3,5 µs (typisch)
- 16-Bit-RISC-Architektur, erweiterter Speicher, bis zu 25 MHz Systemtakt
- Flexibles Power-Management-System
- Voll integriertes LDO mit programmierbarer geregelter Kernversorgungsspannung
- Überwachung, Überwachung und Brownout der Versorgungsspannung
- Einheitliches Uhrensystem
- FLL-Regelkreis zur Frequenzstabilisierung
- Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO)
- Niederfrequenz-getrimmte interne Referenzquelle (REFO)
- 32-kHz-Uhrenkristalle (XT1)
- Hochfrequenzkristalle bis 32 MHz (XT2)
- 16-Bit-Timer TA0, Timer_A mit fünf Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TA1, Timer_A mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TA2, Timer_A mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TB0, Timer_B mit sieben Schattenregistern zum Erfassen / Vergleichen
- Zwei Universal Serial Communication Interfaces (USCIs)
- USCI_A0 und USCI_A1 Jede Unterstützung:
Verbesserter UART mit automatischer Baudratenerkennung
IrDA Encoder und Decoder
Synchrones SPI
- USCI_B0 und USCI_B1 Jede Unterstützung:
I2C
Synchrones SPI

- 12-Bit-Analog-Digital-Wandler (ADC) mit interner Referenz-, Sample-and-Hold- und Autoscan-Funktion
- Komparator
- Hardware-Multiplikator unterstützt 32-Bit-Operationen
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich
- Interner 3-Kanal-DMA
- Grundlegender Timer mit RTC-Funktion
