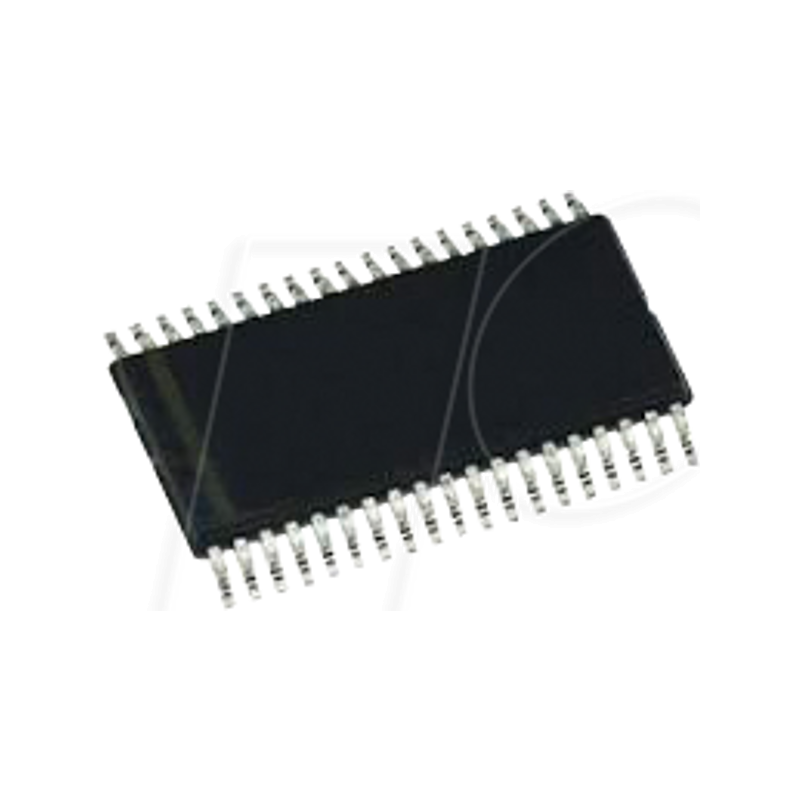

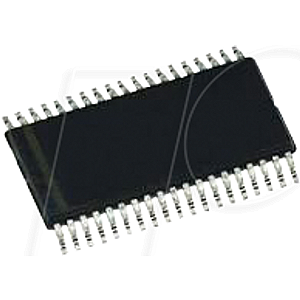

MSP430 Mikrocontroller, 16-bit, 1,8 V, 16 KB, 8MHz, TSSOP-38

Beschreibung
Die TI MSP430FR572x-Familie von Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten, die über einen eingebetteten nichtflüchtigen FRAM-Speicher, eine 16-Bit-MSP430 ™ -CPU mit extrem geringem Stromverbrauch und verschiedene Peripheriegeräte für verschiedene Anwendungen verfügen. Die Architektur, der FRAM und die Peripheriegeräte sind in Kombination mit sieben Energiesparmodi optimiert, um eine längere Akkulaufzeit in tragbaren und drahtlosen Sensoranwendungen zu erreichen. FRAM ist ein neuer nichtflüchtiger Speicher, der die Geschwindigkeit, Flexibilität und Ausdauer von SRAM mit der Stabilität und Zuverlässigkeit von Flash bei geringerem Gesamtstromverbrauch kombiniert. Zu den Peripheriegeräten gehören ein 10-Bit-ADC, ein 16-Kanal-Komparator mit Funktionen zur Erzeugung und Hysterese von Spannungsreferenzen, drei erweiterte serielle Kanäle, die I2C-, SPI- oder UART-Protokolle unterstützen, ein interner DMA, ein Hardware-Multiplikator, eine RTC sowie fünf 16-Bit-Protokolle Timer und digitale E / A.

Funktionen
- Eingebetteter Mikrocontroller
- 16-Bit-RISC-Architektur mit bis zu 8-MHz-Takt
- Breiter Versorgungsspannungsbereich (2 V bis 3,6 V)
- Optimierte Ultra-Low-Power-Modi
- Aktiver Modus: 81,4 µA / MHz (typisch)
- Standby (LPM3 mit VLO): 6,3 µA (typisch)
- Echtzeituhr (RTC) (LPM3.5 mit Kristall): 1,5 µA (typisch)
- Abschaltung (LPM4.5): 0,32 µA (typisch)
- Ferroelektrischer RAM (FRAM) mit extrem geringem Stromverbrauch
- Bis zu 16 KB nichtflüchtiger Speicher
- Ultra-Low-Power-Schreibvorgänge
- Schnelles Schreiben mit 125 ns pro Wort (16 KB in 1 ms)
- Eingebaute Fehlerkorrekturcodierung (ECC) und Speicherschutzeinheit (MPU)
- Universeller Speicher = Programm + Daten + Speicher
- 10 ^ 15 Ausdauer des Schreibzyklus
- Strahlungsbeständig und nicht magnetisch
- Intelligente digitale Peripheriegeräte
- 32-Bit-Hardware-Multiplikator (MPY)
- Interner dreikanaliger DMA
- Echtzeituhr (RTC) mit Kalender- und Alarmfunktionen
- Fünf 16-Bit-Timer mit bis zu drei Erfassungs- / Vergleichsregistern
- 16-Bit Cyclic Redundancy Checker (CRC)
- Hochleistungsanalog
- 16-Kanal-Analogkomparator mit Spannungsreferenz und programmierbarer Hysterese
- 12-Kanal-10-Bit-Analog-Digital-Wandler (ADC) mit interner Referenz und Sample-and-Hold
200 ksps bei 100 µA Verbrauch

- Verbesserte serielle Kommunikation
- Unterstützung für eUSCI_A0 und eUSCI_A1:
UART mit automatischer Baudratenerkennung
IrDA kodieren und dekodieren
SPI
- eUSCI_B0 Unterstützt:
I2C mit Multiple-Slave-Adressierung
SPI

- Hardware-UART-Bootloader (BSL)

- Energieverwaltungssystem
- Voll integriertes LDO
- Versorgungsspannungsüberwachung für Kern- und Versorgungsspannungen mit Rücksetzfähigkeit
- Immer eingeschaltete Zero-Power-Brownout-Erkennung
- Serielle Onboard-Programmierung ohne externe Spannung
- Flexibles Uhrensystem

- DCO mit fester Frequenz und sechs wählbaren werkseitig getrimmten Frequenzen (geräteabhängig)
- Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO)
- 32-kHz-Kristalle (LFXT)
- Hochfrequenzkristalle (HFXT)
