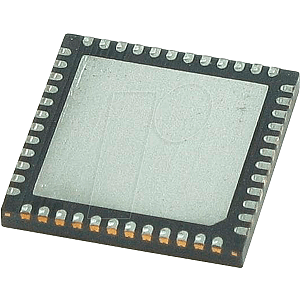

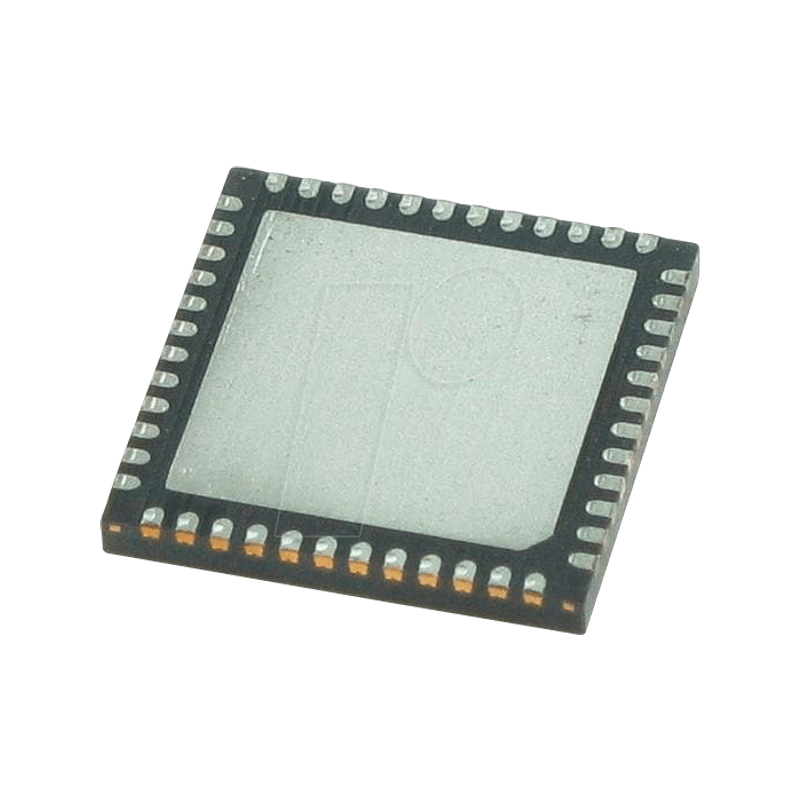

MSP430 Mikrocontroller, 16-bit, 1,8 V, 32 KB, 25MHz, VQFN-48

Beschreibung
Die TI MSP-Familie von Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten, die für verschiedene Anwendungen geeignet sind. Die Architektur wird in Kombination mit umfangreichen Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht es dem Gerät, in weniger als 5 µs vom Energiesparmodus in den aktiven Modus zu wechseln.

Die Geräte MSP430F5510, MSP430F5509 und MSP430F5508 sind Mikrocontrollerkonfigurationen mit integriertem USB und PHY, die USB 2.0 unterstützen, vier 16-Bit-Timern, einem leistungsstarken 10-Bit-ADC, zwei USCIs (1), einem Hardware-Multiplikator, DMA und einem RTC-Modul mit Alarmfunktionen und 31 oder 47 E / A-Pins.

Funktionen
- Niedriger Versorgungsspannungsbereich:
- 3,6 V bis 1,8 V.
- Ultra-Low-Stromverbrauch
- Aktiver Modus (AM)
- Alle Systemuhren aktiv
195 µA / MHz bei 8 MHz, 3 V, Flash-Programmausführung (typisch)
115 µA / MHz bei 8 MHz, 3 V, RAM-Programmausführung (typisch)
- Standby-Modus (LPM3)
Echtzeituhr (RTC) mit Crystal, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Aufbewahrung, schnelles Aufwecken:
1,9 uA bei 2,2 V, 2,1 uA bei 3 V (typisch)
Low-Power-Oszillator (VLO), Allzweckzähler, Watchdog und Supply Supervisor betriebsbereit, vollständige RAM-Speicherung, schnelles Aufwecken:
1,4 µA bei 3 V (typisch)
- Aus-Modus (LPM4)
- Volle RAM-Speicherung, betriebsbereiter Supply Supervisor, schnelles Aufwecken:
1,1 uA bei 3 V (typisch)
- Abschaltmodus (LPM4.5)
0,18 uA bei 3 V (typisch)
- Wachen Sie in weniger als 5 µs aus dem Standby-Modus auf
- 16-Bit-RISC-Architektur, erweiterter Speicher, bis zu 25 MHz Systemtakt
- Flexibles Power-Management-System
- Voll integriertes LDO mit programmierbarer geregelter Kernversorgungsspannung
- Überwachung, Überwachung und Brownout der Versorgungsspannung
- Einheitliches Uhrensystem
- FLL-Regelkreis zur Frequenzstabilisierung
- Niedrigleistungs-Niederfrequenz-interne Taktquelle (VLO)
- Niederfrequenz-getrimmte interne Referenzquelle (REFO)
- 32-kHz-Uhrenkristalle (XT1)
- Hochfrequenzkristalle bis 32 MHz (XT2)
- 16-Bit-Timer TA0, Timer_A mit fünf Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TA1, Timer_A mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TA2, Timer_A mit drei Erfassungs- / Vergleichsregistern
- 16-Bit-Timer TB0, Timer_B mit sieben Schattenregistern zum Erfassen / Vergleichen
- Zwei Universal Serial Communication Interfaces (USCIs)
- USCI_A0 und USCI_A1 Jede Unterstützung:
Verbesserter UART mit automatischer Baudratenerkennung
IrDA Encoder und Decoder
Synchrones SPI
- USCI_B0 und USCI_B1 Jede Unterstützung:
I2C
Synchrones SPI
- Universeller serieller Vollgeschwindigkeitsbus (USB)
- Integriertes USB-PHY
- Integriertes 3,3-V- und 1,8-V-USB-Stromversorgungssystem
- Integrierte USB-PLL
- Acht Eingangs- und acht Ausgangsendpunkte
- 10-Bit-Analog-Digital-Wandler (ADC) mit Fensterkomparator
- Komparator
- Hardware-Multiplikator unterstützt 32-Bit-Operationen
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich
- Interner dreikanaliger DMA
- Grundlegender Timer mit RTC-Funktion
