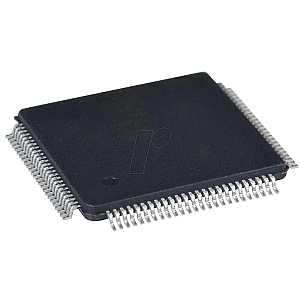

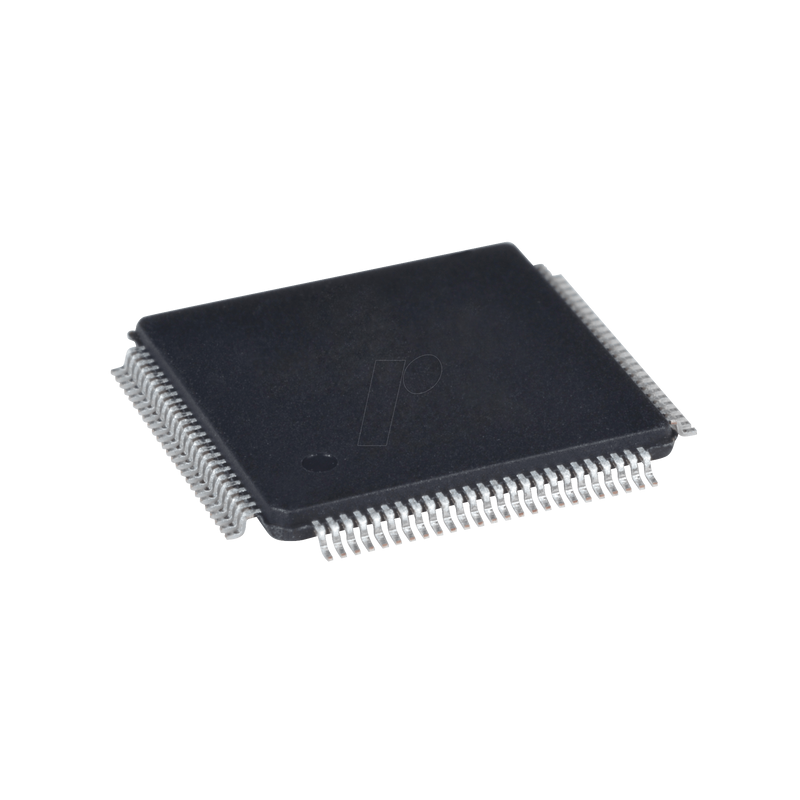

MSP430 Mikrocontroller, 16-bit, 1,8 V, 60 KB, 8MHz, LQFP-100

MPN MSP430F449IPZR Hersteller TEXAS INSTRUMENTS

3,22 €

Technische Daten

Allgemeines

Architektur RISC

Kern MSP430

Familie mixed signal

Modell Ultra-Low-Power

Bauform LQFP-100

Ausführung 12-bit ADC, Comparator, SPI/UART, LCD driver

Typ 16-Bit Mikrocontroller

Technologie MSP430 RISC

Besonderheiten

CPU Takt 8 MHz

Ausführung

Speicher 60 kByte

RAM 2 kByte

I/O-Pins 48

16-bit Timer 2

Internal Oscillator ja

PWM 10

Elektrische Werte

Versorgungsspannung 1,8 ... 3,6 VDC

Versorgungsspannung min. 1,8 V

Versorgungsspannung max. 3,6 V

Sonstiges

Temperaturbereich -40..+85 °C

Anschlüsse / Schnittstellen

ADC 8

SPI 2

UART 2

A/E/USART 2

Herstellerangaben

Hersteller TEXAS INSTRUMENTS

Artikelnummer des Herstellers MSP430F449IPZR

Verpackungsgewicht 0.001 kg

RoHS konform

EAN/GTIN 9900002815446

Statistische Warennummer 85423190

Beschreibung

Die MSP430-Familie von Texas Instruments mit ultraniedrigen Leistungs-Mikrocontrollern besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten, die für verschiedene Anwendungen geeignet sind. Die Architektur ist in Kombination mit fünf Energiesparmodi optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Die Geräte verfügen über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als
6 µs.

Die Serien MSP430x43x (1) und MSP430x44x (1) sind Mikrocontrollerkonfigurationen mit zwei integrierten 16-Bit-Timern, einem schnellen 12-Bit-A / D-Wandler (nicht auf den Geräten MSP430F43x1 und MSP430F44x1 implementiert), einem oder zwei universellen seriellen Geräten Synchrone / asynchrone Kommunikationsschnittstellen (USART), 48 E / A-Pins und ein Flüssigkristalltreiber (LCD) mit bis zu 160 Segmenten.
Anwendungen
Typische Anwendungen sind Sensorsysteme, die analoge Signale erfassen, in digitale Werte umwandeln und die Daten verarbeiten und an ein Hostsystem übertragen oder diese Daten verarbeiten und auf einem LCD-Bildschirm anzeigen. Die Timer machen die Konfigurationen ideal für industrielle Steuerungsanwendungen wie Welligkeitszähler, digitale Motorsteuerung, EE-Messgeräte, Handmessgeräte usw. Der Hardware-Multiplikator verbessert die Leistung und bietet eine breite Code- und Hardware-kompatible Familienlösung.
