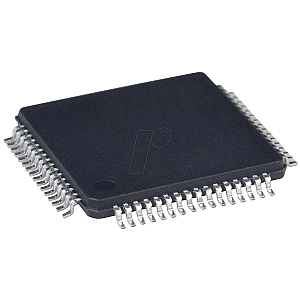

MSP430 Mikrocontroller, 16-bit, 1,8 V, 60 KB, 8MHz, LQFP-64

Beschreibung
Die ultraniedrigen Leistungs-Mikrocontroller der MSP430-Familie von Texas Instruments bestehen aus mehreren Geräten mit unterschiedlichen Peripheriegeräten für verschiedene Anwendungen. Die Architektur in Kombination mit fünf Energiesparmodi ist optimiert, um eine längere Akkulaufzeit in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 6 µs.

Die Serien MSP430F15x / 16x / 161x sind Mikrocontrollerkonfigurationen mit zwei integrierten 16-Bit-Timern, einem schnellen 12-Bit-A / D-Wandler, einem doppelten 12-Bit-D / A-Wandler, einer oder zwei universellen seriellen synchronen / asynchronen Kommunikationsschnittstellen ( USART), I2C, DMA und 48 E / A-Pins. Darüber hinaus bietet die MSP430F161x-Serie eine erweiterte RAM-Adressierung für speicherintensive Anwendungen und große C-Stack-Anforderungen.

Typische Anwendungen sind Sensorsysteme, industrielle Steuerungsanwendungen, Handmessgeräte usw.

Funktionen
- Niedriger Versorgungsspannungsbereich: 1,8 V bis 3,6 V.
- Sehr geringer Stromverbrauch
- Aktiver Modus: 330 µA bei 1 MHz, 2,2 V.
- Standby-Modus: 1,1 µA
- Aus-Modus (RAM-Aufbewahrung): 0,2 µA
- Fünf Energiesparmodi
- Aufwachen aus dem Standby-Modus in weniger als 6 µs
- 16-Bit-RISC-Architektur,
- 125-ns-Befehlszykluszeit
- Interner dreikanaliger DMA
- 12-Bit-Analog-Digital-Wandler (A / D) mit interner Referenz, Sample-and-Hold,
und Autoscan-Funktion
- Duales 12-Bit-Digital-Analog (D / A)
Konverter mit Synchronisation
- 16-Bit-Timer_A mit drei
Register erfassen / vergleichen
- 16-Bit-Timer_B mit drei oder sieben
Erfassen / Vergleichen mit Schattenregistern
- On-Chip-Komparator
- Serielle Kommunikationsschnittstelle (USART0),
Funktioniert als asynchroner UART oder
Synchrone SPI- oder I2C ™ -Schnittstelle
Serielle Kommunikationsschnittstelle (USART1),
Funktioniert als asynchroner UART oder
Synchrone SPI-Schnittstelle
- Versorgungsspannungsüberwachung / -monitor mit
Programmierbare Pegelerkennung
- Brownout-Detektor
- Bootstrap Loader
- Serielle Onboard-Programmierung, keine externe
Programmierspannung erforderlich, programmierbar
Codeschutz durch Sicherheitssicherung
