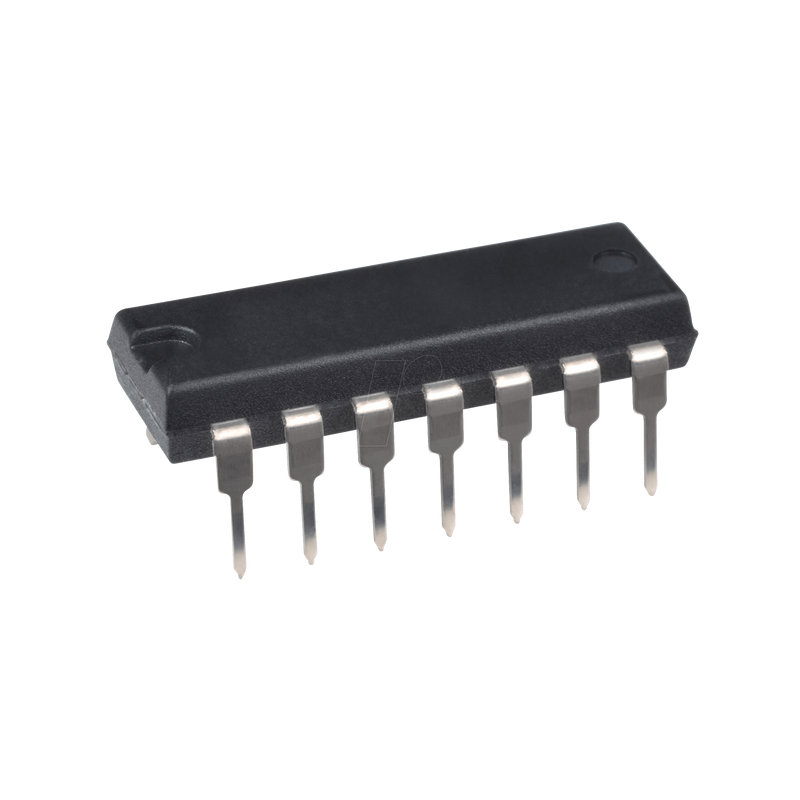

MSP430 Mikrocontroller, 16-bit, 2 KB, DIL-14

Beschreibung
Die MSP430-Familie von Texas Instruments mit Mikrocontrollern mit extrem geringem Stromverbrauch besteht aus mehreren Geräten mit unterschiedlichen Peripheriesätzen für verschiedene Anwendungen. Die Architektur in Kombination mit fünf Energiesparmodi ist optimiert, um eine längere Akkulaufzeit in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die zu maximaler Codeeffizienz beitragen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 1 µs.

Die MSP430F20xx-Serie ist ein Mixed-Signal-Mikrocontroller mit extrem geringem Stromverbrauch, einem integrierten 16-Bit-Timer und zehn E / A-Pins. Darüber hinaus verfügt der MSP430F20x1 über einen vielseitigen analogen Komparator. Der MSP430F20x2 und der MSP430F20x3 verfügen über eine integrierte Kommunikationsfunktion mit synchronen Protokollen (SPI oder I2C) und einem 10-Bit-A / D-Wandler (MSP430F20x2) oder einem 16-Bit-Sigma-Delta-A / D-Wandler (MSP430F20x3).

Typische Anwendungen sind Sensorsysteme, die analoge Signale erfassen, in digitale Werte umwandeln und die Daten dann zur Anzeige oder zur Übertragung an ein Hostsystem verarbeiten. Das Frontend des eigenständigen HF-Sensors ist ein weiterer Anwendungsbereich.

Merkmale
- Niedriger Versorgungsspannungsbereich 1,8 V bis 3,6 V.
- Ultra-Low-Stromverbrauch
- Aktiver Modus: 220 µA bei 1 MHz, 2,2 V.
- Standby-Modus: 0,5 µA
- Aus-Modus (RAM-Aufbewahrung): 0,1 µA
- Fünf Energiesparmodi
- Ultraschnelles Aufwecken aus dem Standby-Modus in weniger als 1 µs
- 16-Bit-RISC-Architektur, 62,5-ns-Befehlszykluszeit
- Grundlegende Konfigurationen des Taktmoduls:
- Interne Frequenzen bis 16 MHz mit vier kalibrierten Frequenzen bis ± 1%
- Interner Niederfrequenzoszillator mit sehr geringem Stromverbrauch
- 32-kHz-Kristall
- Externe Digitaluhrquelle
- 16-Bit-Timer_A mit zwei Erfassungs- / Vergleichsregistern
- On-Chip-Komparator für analoge Signalvergleichsfunktion oder Steigung A / D (MSP430F20x1)
- 10-Bit-200-ksps-A / D-Wandler mit interner Referenz, Sample-and-Hold und Autoscan (MSP430F20x2)
- 16-Bit-Sigma-Delta-A / D-Wandler mit differenziellen PGA-Eingängen und interner Referenz (MSP430F20x3)
- Universal Serial Interface (USI) Unterstützt SPI und I2C (MSP430F20x2 und MSP430F20x3)
- Brownout-Detektor
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich, programmierbarer Codeschutz durch Sicherheitssicherung
- On-Chip-Emulationslogik mit Spy-Bi-Wire-Schnittstelle
