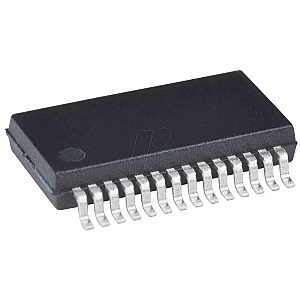

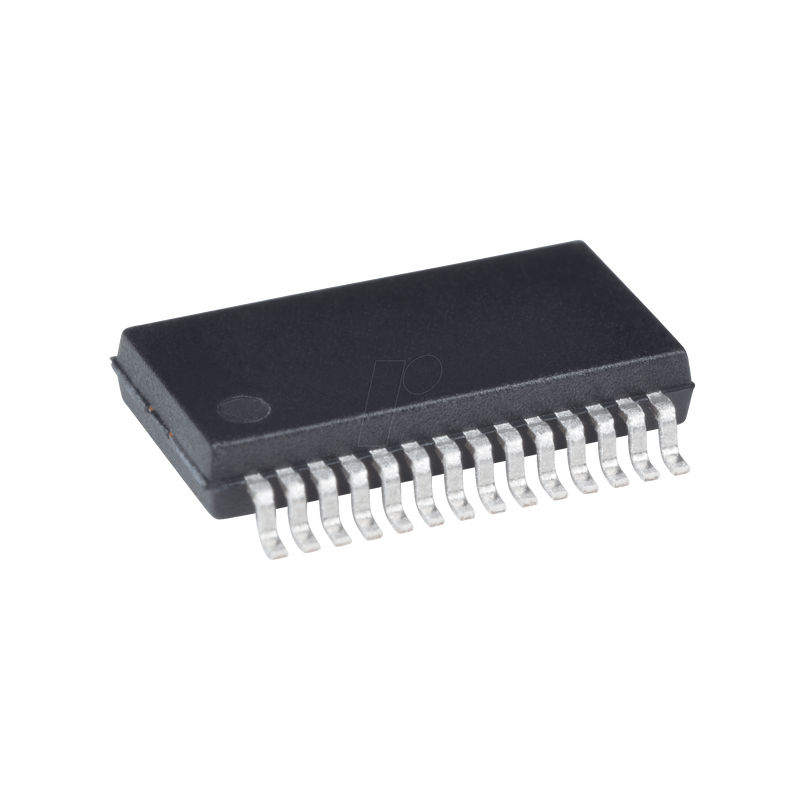

MSP430 Mikrocontroller, 16-bit, 8 KB, TSSOP-28

Beschreibung
Die MSP430-Familie von Ultraschallgeräten mit extrem geringer Leistung von Texas Instruments besteht aus mehreren Geräten mit unterschiedlichen Peripheriegeräten, die für verschiedene Anwendungen geeignet sind. Die Architektur in Kombination mit fünf Energiesparmodi ist optimiert, um eine längere Batterielebensdauer in tragbaren Messanwendungen zu erreichen. Das Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren, die für maximale Codeeffizienz sorgen. Der digital gesteuerte Oszillator (DCO) ermöglicht das Aufwecken vom Energiesparmodus in den aktiven Modus in weniger als 6 µs.

Die Serien MSP430x11x2 und MSP430x12x2 sind ultraniedrige Mixed-Signal-Mikrocontroller mit integriertem 16-Bit-Timer, 10-Bit-A / D-Wandler mit integriertem Referenz- und Datenübertragungscontroller (DTC) und vierzehn oder zweiundzwanzig E / A-Pins. Darüber hinaus verfügen die Mikrocontroller der Serie MSP430x12x2 über eine integrierte Kommunikationsfunktion mit asynchronen (UART) und synchronen (SPI) Protokollen.

Anwendungen
Die digitale Signalverarbeitung mit der 16-Bit-RISC-Leistung ermöglicht effektive Systemlösungen wie die Erkennung von Glasbrüchen mit Signalanalyse (einschließlich Wellen-Digitalfilter-Algorithmus). Ein weiterer Anwendungsbereich sind eigenständige HF-Sensoren.

Funktionen
- Niedriger Versorgungsspannungsbereich 1,8 V - 3,6 V.
- Ultralow-Stromverbrauch:
- Aktiver Modus: 200 µA bei 1 MHz, 2,2 V.
- Standby-Modus: 0,7 µA
- Aus-Modus (RAM-Aufbewahrung): 0,1 µA
- Fünf Energiesparmodi
- Aufwachen aus dem Standby-Modus in weniger als 6 µs
- 16-Bit-RISC-Architektur, 125 ns Befehlszykluszeit
- Grundlegende Konfigurationen des Taktmoduls:
- Verschiedene Innenwiderstände
- Einzelner externer Widerstand
- 32-kHz-Kristall
- Hochfrequenzkristall
- Resonator
- Externe Taktquelle
- 16-Bit-Timer_A mit drei Erfassungs- / Vergleichsregistern
- 10-Bit-A / D-Wandler mit 200 ksps und interner Referenz, Sample-and-Hold-, Autoscan- und Datenübertragungscontroller
- Serielle Kommunikationsschnittstelle (USART) mit per Software auswählbarem asynchronem UART oder synchronem SPI (nur MSP430x12x2)
- Serielle Onboard-Programmierung, keine externe Programmierspannung erforderlich Programmierbarer Codeschutz durch Sicherheitssicherung
- Versorgungsspannungs-Brownout-Schutz
