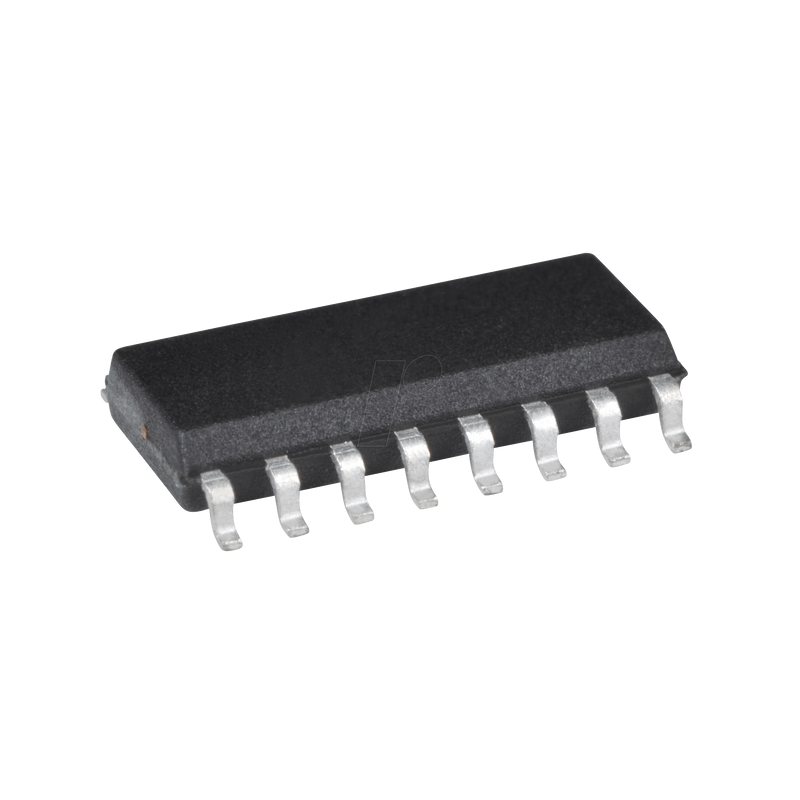

Multi-/Demultiplexer, 2-CH, 2 ... 10 V, SO-16

Die 74HC4052/74HCT4052 sind Hochgeschwindigkeits-Si-Gate CMOS-Bausteine und sind pinkompatibel mit dem HEF4052B. Sie sind spezifiziert in Übereinstimmung mit dem JEDEC Standard Nr. 7A spezifiziert. Die 74HC4052/74HCT4052 sind duale 4-Kanal-Analogmultiplexer oder -demultiplexer mit gemeinsamer Auswahllogik. Jeder Multiplexer hat vier unabhängige Eingänge/Ausgänge (Stifte nY0 bis nY3) und einen gemeinsamen Eingang/Ausgang (Stift nZ). Die gemeinsame Kanalauswahllogik umfasst zwei digitale Auswahleingänge (Stifte S0 und S1) und einen aktiven LOW-Freigabeeingang (Stift E). Wenn Pin E = LOW ist, wird einer der vier Schalter mit den Pins S0 und S1 ausgewählt (niederohmiger EIN-Zustand). Wenn der Stift E = HIGH ist, befinden sich alle Schalter im hochohmigen AUS-Zustand, unabhängig von den Stiften S0 und S1. VCC und GND sind die Versorgungsspannungsanschlüsse für die digitalen Steuereingänge (Stifte S0, S1 und E). Die Bereiche von VCC bis GND betragen 2,0 bis 10,0 V für 74HC4052 und 4,5 bis 5,5 V für 74HCT4052. Die analogen Ein-/Ausgänge (Pins nY0 bis nY3 und nZ) können zwischen VCC als positiver Grenze und VEE als negativer Grenze pendeln. VCC - VEE darf 10,0 V nicht überschreiten. Für den Betrieb als digitaler Multiplexer/Demultiplexer wird VEE mit GND (normalerweise Masse) verbunden.

Eigenschaften
- großer analoger Eingangsspannungsbereich von -5 V bis +5 V
- niedriger ON-Widerstand:
- 80 O (typisch) bei VCC - VEE = 4,5 V
- 70 O (typisch) bei VCC - VEE = 6,0 V
- 60 O (typisch) bei VCC - VEE = 9,0 V
- Logikpegelumsetzung: damit 5-V-Logik mit ±5-V-Analogsignalen kommunizieren kann
- typisch "break before make" eingebaut
- entspricht dem JEDEC-Standard Nr. 8-1 A
- ESD-Schutz:
- HBM EIA/JESD22-A114-A übersteigt 2000 V
- MM EIA/JESD22-A115-A übersteigt 200 V
- spezifiziert von -40 bis +85 °C und -40 bis +125 °C

Anwendungen
- analoges Multiplexing und Demultiplexing
- Digitales Multiplexen und Demultiplexen
- Signaltorsteuerung
