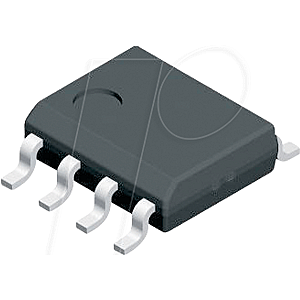

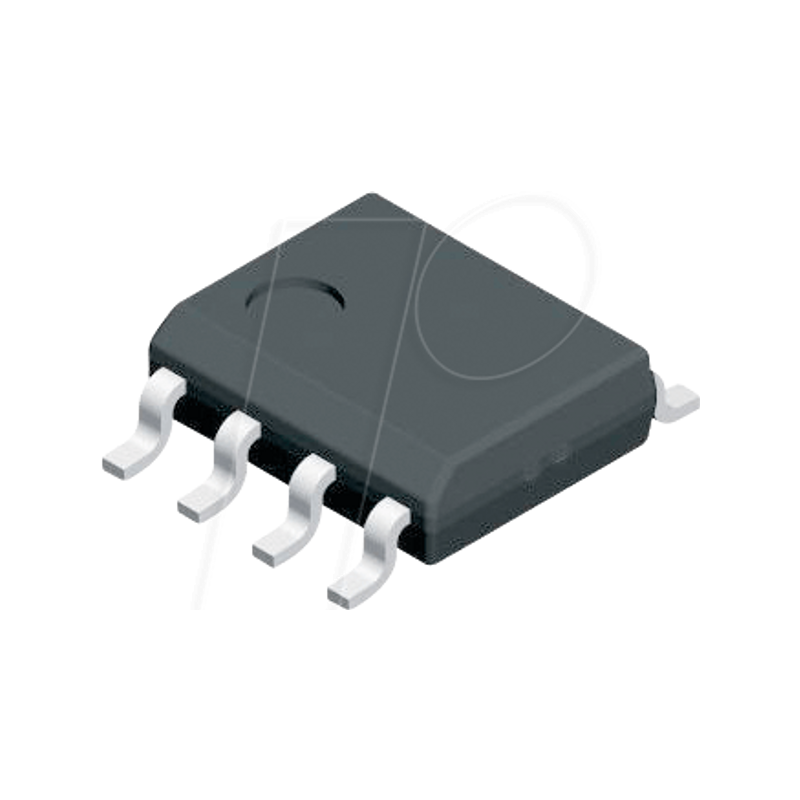

NFC/RFID Tag and Transponder, 13553kHz.. 13567kHz,SO-8

Dynamic NFC/RFID tag IC with 64-Kbit EEPROM, and fast transfer mode capability

Die Bausteine ST25DV04K, ST25DV16K und ST25DV64K (im Folgenden gemeinsam als ST25DVxxx bezeichnet) sind NFC-RFID-Tags mit 4, 16 bzw. 64 Kbit elektrisch löschbarem programmierbarem Speicher (EEPROM). Diese Geräte verfügen über zwei Schnittstellen: die erste ist eine serielle I2C-Verbindung, die mit einer Gleichstromversorgung betrieben werden kann, die zweite ist eine HF-Verbindung, die aktiviert wird, wenn das Gerät als kontaktloser Speicher fungiert, der durch die empfangene elektromagnetische Trägerwelle betrieben wird.

Im I2C-Modus enthält der Benutzerspeicher bis zu 512, 2048 oder 8192 Byte, die in vier flexible und schützbare Bereiche aufgeteilt werden können.

Im RF-Modus, der den Empfehlungen von ISO/IEC 15693 oder NFC Forum Type 5 folgt, enthält der Benutzerspeicher bis zu 128, 512 oder 2048 Blöcke von 4 Bytes, die in vier flexible und schützbare Bereiche aufgeteilt werde

Die ST25DVxxx-Bausteine bieten dank eines 256 Byte großen flüchtigen Puffers (auch Mailbox genannt) einen schnellen Übertragungsmodus zwischen der RF- und der Kontaktwelt. Darüber hinaus liefert der GPO-Pin Daten über eingehende Ereignisse, wie HF-Felderkennung, laufende HF-Aktivitäten oder die Verfügbarkeit von Mailbox-Nachrichten. Eine Funktion zur Energiegewinnung ist ebenfalls verfügbar, wenn die äußeren Bedingungen dies zulassen.tc)
