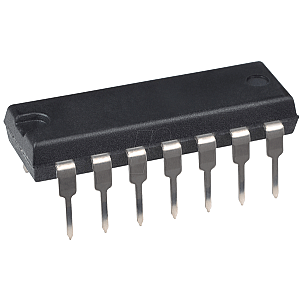

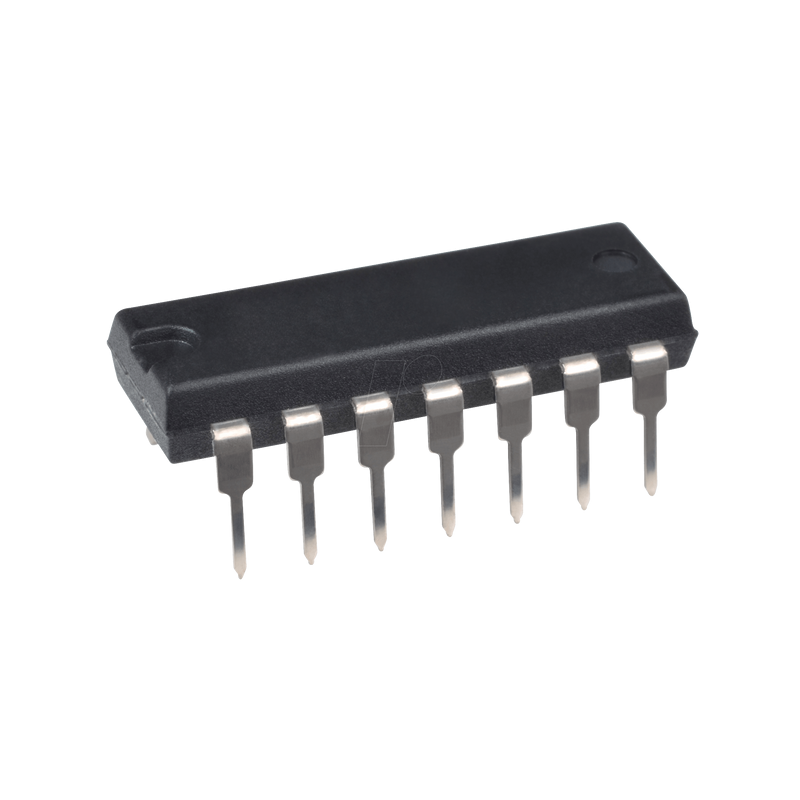

NOR-Gate, 2-Input, 4,75 ... 5,25 V, DIL-14

Beschreibung
Diese Geräte enthalten jeweils ein 8-Bit-Serial-in, Parallel-out-Schieberegister, das ein 8-Bit-D-Speicherregister speist. Das Speicherregister hat parallele 3-State- ('LS595) oder Open-Collector- ('LS596) Ausgänge. Sowohl für das Schieberegister als auch für das Speicherregister sind getrennte Takte vorgesehen. Das Schieberegister verfügt über einen direkt überschreibenden Clear, serielle Eingangs- und serielle Ausgangsstifte für die Kaskadierung.
Sowohl die Takte des Schieberegisters als auch des Speicherregisters sind positiv flankengetriggert. Wenn der Benutzer beide Takte zusammenschalten möchte, ist der Zustand des Schieberegisters immer einen Takt vor dem des Speicherregisters.
