Beschreibung
Der 74HC245; 74HCT245 ist ein Hochgeschwindigkeits-Si-Gate-CMOS-Baustein und ist pinkompatibel mit Low-Power Schottky TTL (LSTTL). Der 74HC245; 74HCT245 ist ein oktaler Transceiver mit nicht-invertierenden 3-Zustands-Bus-kompatiblen Ausgängen sowohl in Sende- als auch in Empfangsrichtung. Der 74HC245; 74HCT245 verfügt über einen Output-Enable-Eingang (OE) zur einfachen Kaskadierung und einen Sende-/Empfangseingang (DIR) zur Richtungssteuerung. OE steuert die Ausgänge, so dass die Busse effektiv isoliert sind. Der 74HC245; 74HCT245 ist dem 74HC640; 74HCT640 ähnlich, hat jedoch echte (nicht invertierende) Ausgänge.
Eigenschaften
- oktale bidirektionale Busschnittstelle
- nicht-invertierende 3-State-Ausgänge
- mehrere Gehäuseoptionen
- entspricht dem JEDEC-Standard Nr. 7A
- ESD-Schutz:
- HBM EIA/JESD22-A114-B übersteigt 2000 V
- MM EIA/JESD22-A115-A übersteigt 200 V
- spezifiziert von -40 °C bis +85 °C und von -40 °C bis +125 °C
Auf Lager

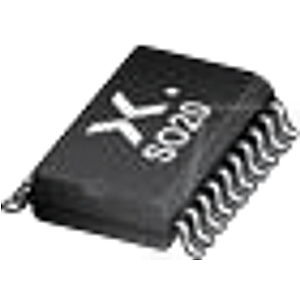

SKU 74HCT 245D NXP

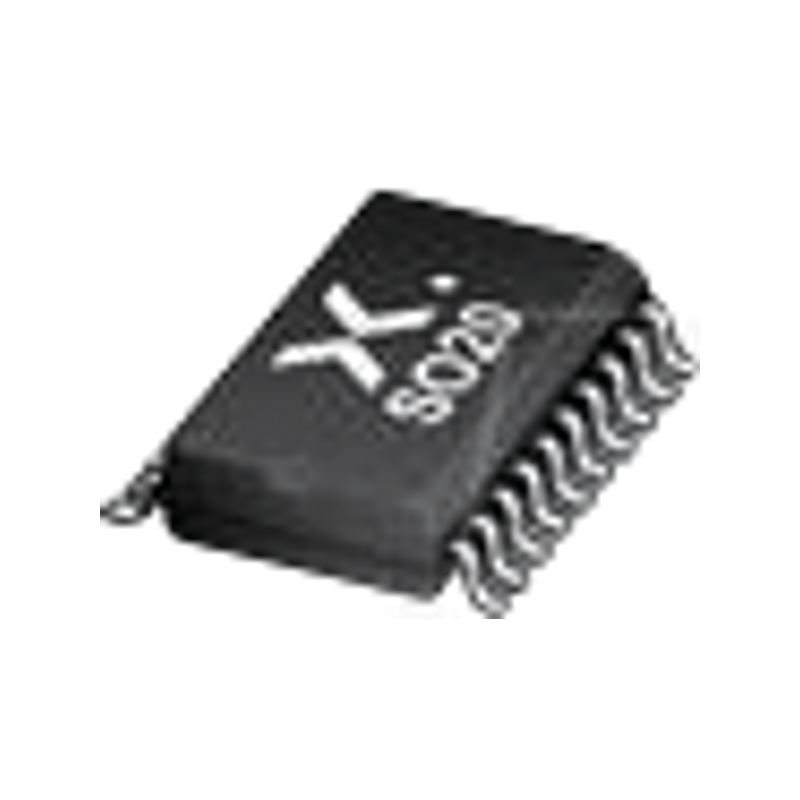

Octal, 4,5 ... 5,5 V, SO-20
MPN 74HCT245D,653
Hersteller NXP
0,40 €
Technische Daten
Allgemeines
Familie
74HCT
Modell
Transceiver
Ausführung
3-state
Bauform
SO-20
Herstellerangaben
Hersteller
NXP
Artikelnummer des Herstellers
74HCT245D,653
Verpackungsgewicht
1.0E-4 kg
RoHS
konform
EAN/GTIN
9900002166272
Statistische Warennummer
85423990
