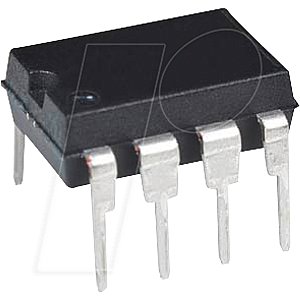

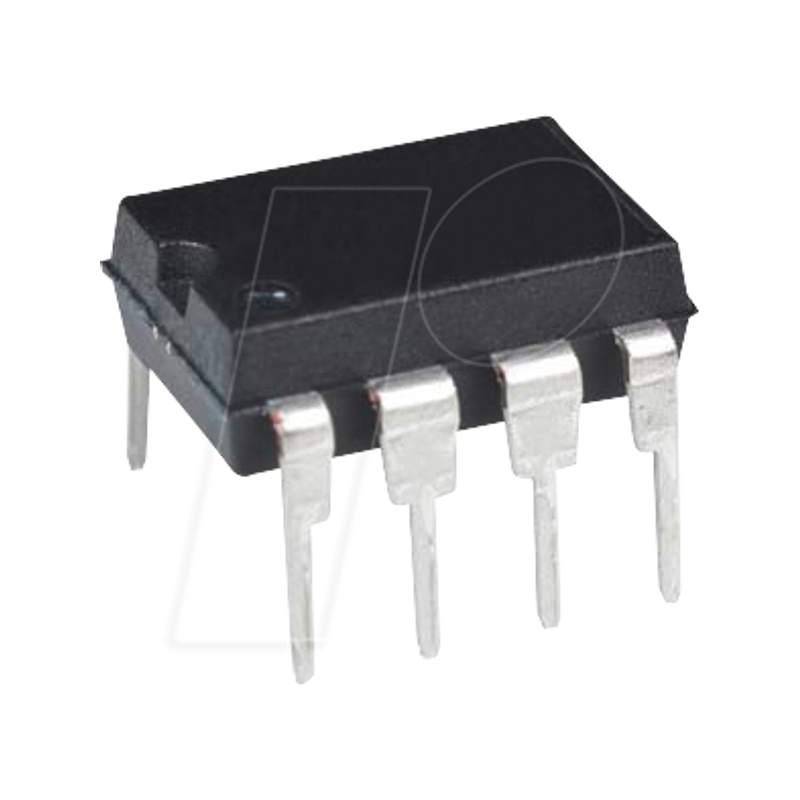

Operationsverstärker, 2-fach, 155 kHz, 0.08 V/µs, DIP-8

2,5V bis 6,0V Mikroleistungs-CMOS-Operationsverstärker

Beschreibung:
Die Operationsverstärker (Operationsverstärker) der MCP606/7/8/9-Familie von Microchip Technology Inc. sind bei niedriger Offsetspannung (250 µV, maximal) einheitenstabil. Zu den Leistungsmerkmalen gehören die Rail-to-Rail-Ausgangsschwingfähigkeit und ein niedriger Eingangsvorspannungsstrom (80 pA bei +85°C, maximal). Dank dieser Eigenschaften eignet sich diese Familie von Operationsverstärkern gut für batteriebetriebene Präzisionsanwendungen mit einfacher Versorgung und hoher Impedanz. Der Single-Operationsverstärker ist in 8-poligen PDIP-, SOIC- und TSSOP-Standardgehäusen sowie in einem SOT-23-5-Gehäuse erhältlich. Der Single MCP608 mit Chip Select (CS) wird in den Standard-PDIP-, SOIC- und TSSOP-Gehäusen mit 8 Anschlüssen angeboten. Der Doppel-MCP607 wird in den Standard-PDIP-, SOIC- und TSSOP-Gehäusen mit 8 Anschlüssen angeboten. Der vierfache MCP609 schließlich wird in den Standard-PDIP-, SOIC- und TSSOP-Gehäusen mit 14 Anschlüssen angeboten. Alle Bausteine sind vollständig spezifiziert von -40°C bis +85°C, mit Stromversorgungen von 2,5V bis 6,0V.

Merkmale:
- Niedrige Eingangs-Offset-Spannung: 250 µV (maximal)
- Schiene-zu-Schiene-Ausgabe
- Niedriger Eingangs-Vorspannungsstrom: 80 pA (maximal bei +85°C)
- Niedriger Ruhestrom: 25 µA (Maximum)
- Stromversorgungsspannung: 2,5V bis 6,0V
- Stabiler Einheitsgewinn
- Chip Select (CS)-Fähigkeit: MCP608
- Industrieller Temperaturbereich: -40°C bis +85°C
- Keine Phasenumkehrung
- Erhältlich in Einzel-, Doppel- und Viererpaketen

Typische Anwendungen
- Batteriebetriebene Instrumente
- Anwendungen mit hoher Impedanz
- Dehnungsmessgeräte
- Medizinische Instrumente
- Testausrüstung
