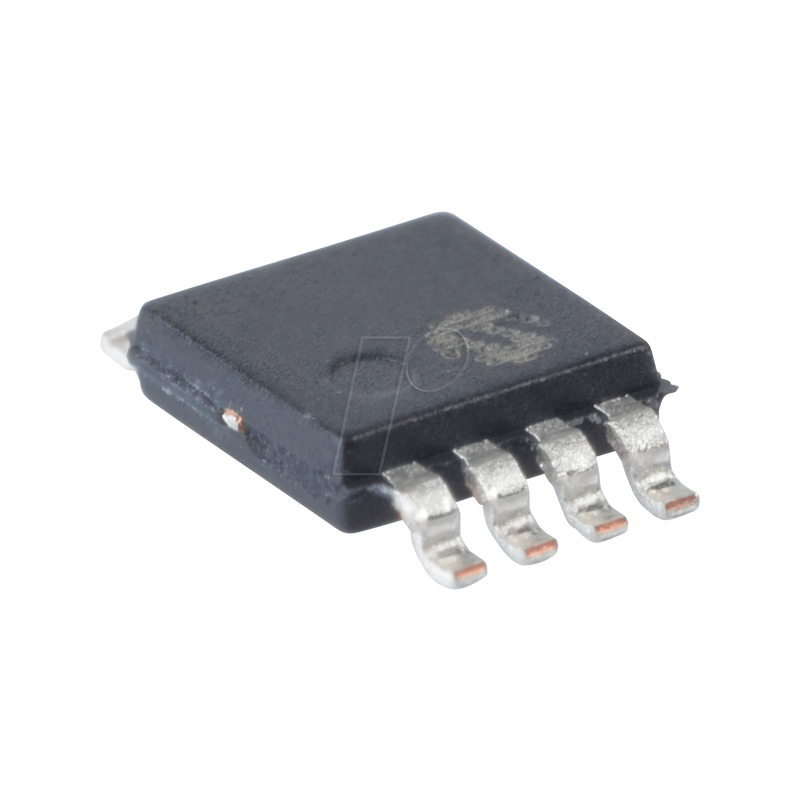

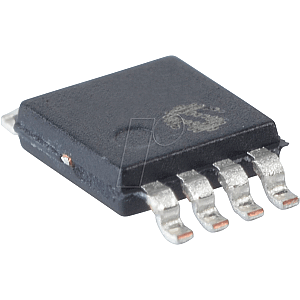

Operationsverstärker, 2-fach, 180 kHz, 0.06 V/µs, SO-8

Dual/Quad Over-The-Top-Micropower Rail-to-Rail-Eingangs- und Ausgangs-Operationsverstärker

Beschreibung:
Die LT®1490A/LT1491A sind Doppel- und Vierfach-Operationsverstärker mit einer niedrigen Eingangs-Offset-Spannung von max. 500µV. Die LT1490A/LT1491A arbeiten an allen Einfach- und Split-Versorgungen mit einer Gesamtspannung von 2V bis 44V, wobei sie pro Verstärker nur 40µA Ruhestrom ziehen. Diese Verstärker sind gegen Verpolung geschützt; sie nehmen praktisch keinen Strom für die Rückwärtsversorgung bis 18V auf. Der Eingangsbereich des LT1490A/LT1491A umfasst beide Versorgungen und der Ausgang schwingt zu beiden Versorgungen. Im Gegensatz zu den meisten Mikroleistungsverstärkern kann der LT1490A/LT1491A hohe Lasten treiben; seine Rail-to-Rail-Ausgänge treiben 20mA. Die LT1490A/LT1491A sind stückverstärkungsstabil und treiben alle kapazitiven Lasten bis zu 10.000pF, wenn die optionale Kompensation von 0,22µF und 150O verwendet wird. Die LT1490A/LT1491A haben eine einzigartige Eingangsstufe, die oberhalb der positiven Versorgungsspannung arbeitet und hochohmig bleibt. Die Eingänge nehmen 44V sowohl im Differenz- als auch im Gleichtaktbetrieb an, selbst wenn sie an einer 3V-Versorgung betrieben werden. Eingebaute Widerstände schützen die Eingänge vor Fehlern unterhalb der negativen Versorgungsspannung von bis zu 15V. Es gibt keine Phasenumkehr des Ausgangs für Eingänge 15V unter V- oder 44V über V-, unabhängig von V+. Der Doppel-Operationsverstärker LT1490A ist in den 8-poligen MSOP-, PDIP- und SO-Gehäusen erhältlich. Für Anwendungen mit begrenztem Platzangebot ist der LT1490A in einem 3mm × 3mm × 0,8mm großen Dual-Fine-Pitch-Gehäuse ohne Anschlussleitung (DFN) erhältlich. Der LT1491A ist in einem 14-poligen SO-, PDIP- und einem 5mm × 3mm × 0,8mm großen DFN-Gehäuse erhältlich.

Merkmale
- Niedrige Eingangs-Offset-Spannung: 500µV Max
- Ausgangsschwankungen bis 10mV Max von V-
- Rail-to-Rail-Eingang und -Ausgang
- Micropower: 50µA/Verstärker Max
- Over-The-Top®-Eingangsgleichtaktbereich erweitert den Bereich von 44 V über V-, unabhängig von V+
- Spezifiziert auf 3V-, 5V- und ±15V-Versorgungen
- Hoher Ausgangsstrom: 20mA
-Ausgabeantriebe 10.000pF mit Ausgabekompensation
- Batterie-Rückwärtsschutz bis 18V
- Keine Probleme bei der Reihenfolge der Versorgung
- Hochspannungsverstärkung: 1500V/mV
- Hohe CMRR: 98dB
- Keine Phasenumkehrung
- Produkt mit Verstärkungsbandbreite: 200kHz

Anwendung
- Konditionierung der Sensoren tragbarer batterie- oder solarbetriebener Systeme
- Messung des Versorgungsstroms
- Batterie-Überwachung
- Aktive Mikroleistungsfilter
- 4mA- bis 20mA-Sender
