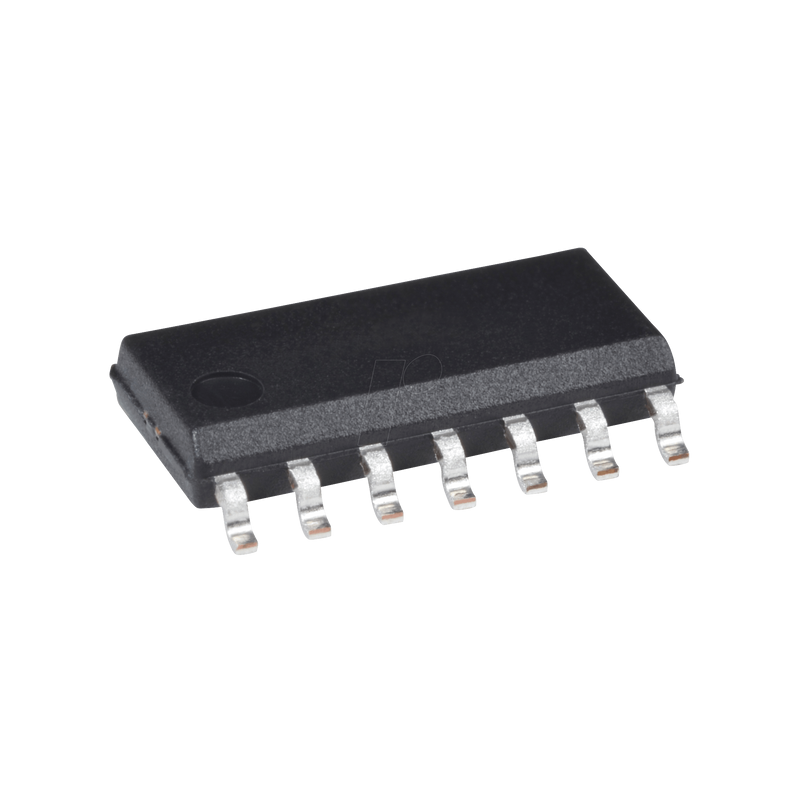

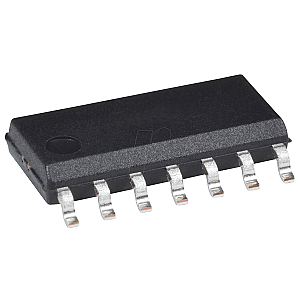

Operationsverstärker, 4-fach, 1.4 MHz, 1 V/µs, SO-14

Rail-to-Rail-CMOS-Vierfach-Operationsverstärker

Beschreibung:
Der Baustein TS914 ist ein Rail-to-Rail-CMOS-Vierfach-Operationsverstärker, der für den Betrieb mit einer oder zwei Versorgungsspannungen ausgelegt ist. Der Eingangsspannungsbereich Vicm umfasst die beiden Versorgungsschienen VCC+ und VCC-. Der Ausgang erreicht VCC- +50 mV, VCC+ -50 mV, mit RL = 10 kO, und VCC- +350 mV, VCC+ - 350 mV, mit RL = 600 O. Dieses Produkt bietet einen breiten Betriebsspannungsbereich der Versorgungsspannung von 2,7 bis 16 V und einen Versorgungsstrom von nur 200 µA/amp. (VCC = 3 V). Die Ausgangsstrombelastbarkeit von Quelle und Senke beträgt typischerweise 40 mA (bei VCC = 3 V), festgelegt durch eine interne Begrenzungsschaltung.

Merkmale:
- Rail-to-Rail-Eingangs- und Ausgangsspannungsbereiche
- Betrieb mit einer (oder zwei) Versorgungsspannungen von 2,7 bis 16 V
- Extrem niedriger Eingangsvorspannungsstrom: 1 pA typisch
- Niedrige Eingangs-Offsetspannung: max. 5 mV (A-Klasse)
- Spezifiziert für 600 O und 100 O Lasten
- Niedriger Versorgungsstrom: 200 µA/ampli. (VCC = 3 V)
- Latch-up-Immunität
- In dieser Spezifikation enthaltenes Spice-Makromodell
