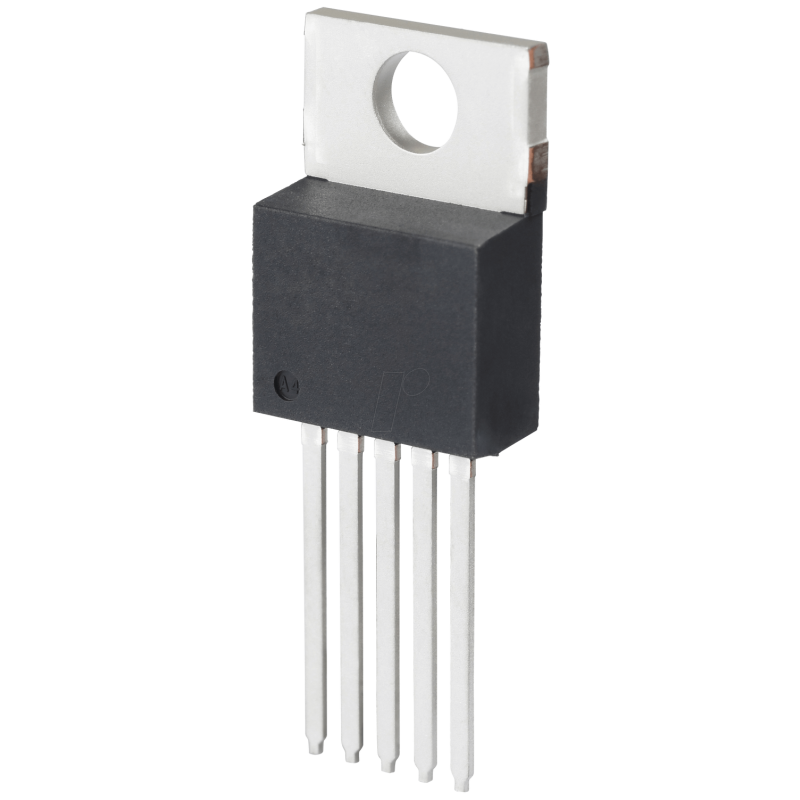

Operationsverstärker, 1-fach, 1,4MHz, ±10 ... ±35V, TO-225-5

Hochstrom- (Typ 4A), Hochspannungs-, Operationsverstärker

Beschreibung:
Der OPA544 ist ein Hochspannungs-/Hochstrom-Operationsverstärker, der zur Ansteuerung einer Vielzahl von Hochleistungslasten geeignet ist. Die Hochleistungs-FET-Operationsverstärkerschaltung und die Hochleistungsausgangsstufe sind auf einem einzigen monolithischen Chip kombiniert. Der OPA544 ist durch interne Strombegrenzungs- und thermische Abschaltkreise geschützt. Der OPA544 ist in den Industriestandard-5-Leiter-TO-220- und 5-Leiter-Oberflächenmontage-Power-Packages erhältlich. Seine Kupferlasche ermöglicht eine einfache Montage an einem Kühlkörper für eine ausgezeichnete thermische Leistung. Er ist für den Betrieb über den erweiterten industriellen Temperaturbereich von -40°C bis +85°C spezifiziert.

Merkmale
- Hoher Ausgangsstrom: 2A min
- Großer Stromversorgungsbereich: ±10 bis ±35V
- Anstiegsrate: 8V/µs
- Interne Stromgrenze
- Schutz bei thermischer Abschaltung
- Fet Eingabe: IB = 100pA max
- 5-LEAD TO-220 Kunststoffverpackung
- 5-LEAD SMT-Paket

Anwendungen:
- Motor-Treiber
- Programmierbare Stromversorgung
- Servo-Verstärker
- Ventile, Stellantriebstreiber
- Treiber für magnetische Ablenkspule
- Audio-Verstärker
