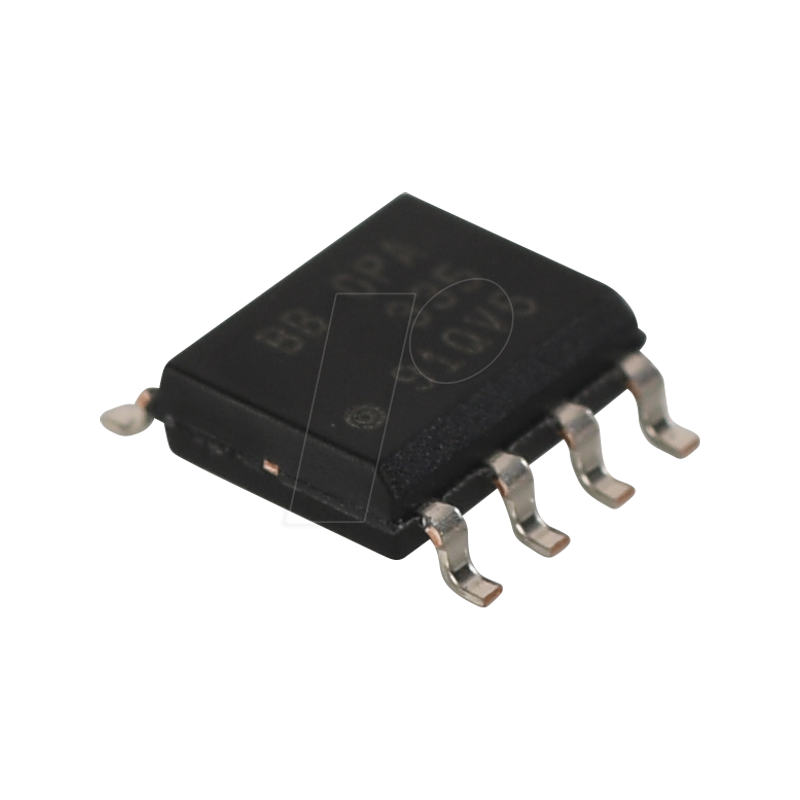

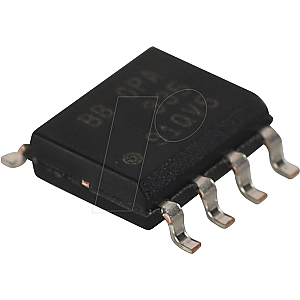

Operationsverstärker, 1.6 V/µs, 2 MHz, SO-8

Einzelner CMOS-Operationsverstärker mit 0,05uV/C max. und einfacher Versorgung

Beschreibung
Die CMOS-Operationsverstärker der Serien OPA334 und OPA335 verwenden Auto-Zeroing-Techniken, um gleichzeitig eine sehr niedrige Offset-Spannung (max. 5µV) und eine Drift nahe Null über Zeit und Temperatur zu erzielen. Diese hochpräzisen Miniatur-Ruhestromverstärker mit geringem Ruhestrom bieten eine hohe Eingangsimpedanz und einen Rail-to-Rail-Ausgangshub. Es können Einzel- oder Doppelversorgungen mit bis zu +2,7V (±1,35V) und bis zu +5,5V (±2,75V) verwendet werden. Diese Operationsverstärker sind für den Niederspannungsbetrieb mit einer einzigen Versorgung optimiert.
Die OPA334-Familie umfasst einen Abschaltmodus. Unter logischer Steuerung können die Verstärker vom Normalbetrieb auf einen Standby-Strom von 2µA umgeschaltet werden. Wenn der Enable-Pin auf High geschaltet ist, ist der Verstärker aktiv. Wird der Enable-Pin auf Low geschaltet, wird der Verstärker deaktiviert und der Ausgang in einen hochohmigen Zustand versetzt.
Der OPA334 (Einzelversion mit Abschaltung) ist in MikroGRÖSSE SOT23-6 erhältlich. Der OPA335 (Einzelversion ohne Abschaltung) ist in den Größen SOT23-5 und SO-8 erhältlich. Der OPA2334 (Doppelversion mit Abschaltung) ist in der MikroGRÖSSE MSOP-10 erhältlich. Der OPA2335 (Doppelversion ohne Abschaltung) wird in den Gehäusen MSOP-8 und SO-8 angeboten. Alle Versionen sind für den Betrieb von -40°C bis +125°C spezifiziert.

Merkmale
- Niedrige Offset-Spannung :5 µV (max)
- Nullpunktdrift : 0,05 µV/°C (max)
- Ruhestrom: 285 µA
- Single-Supply-Betrieb
- Einzel- und Doppelversionen
- Herunterfahren
- MicroSIZE-Gehäuse

Anwendungen
- Wandler-Anwendungen
- Temperaturmessung
- Elektronische Waagen
- Medizinische Instrumentierung
- Batteriebetriebene Instrumente
- Handgehaltene Testgeräte
