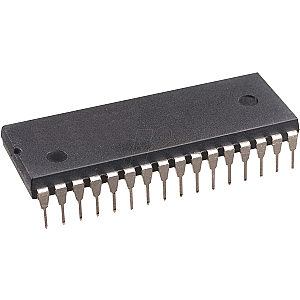

OTP-EPROM, 1024 Kb (128-Kbit x 8) , 70 ns , 5 V, PDIP-32

1Mb (128Kbit x 8) OTP-EPROM

Beschreibung:
Der Atmel® AT27C010 ist ein stromsparender, hochleistungsfähiger 1.048.576-bit, einmalig programmierbarer, schreibgeschützter Speicher (OTP EPROM), der als 128K mal 8-bit organisiert ist. Der Baustein benötigt im normalen Lesebetrieb nur eine 5V-Stromversorgung. Auf jedes Byte kann in weniger als 45ns zugegriffen werden, wodurch die Notwendigkeit für geschwindigkeitsreduzierende WAIT-Zustände bei Hochleistungsmikroprozessorsystemen entfällt. Im Lesemodus verbraucht der AT27C010 typischerweise nur 8 mA. Der Versorgungsstrom im Standby-Modus ist typischerweise kleiner als 10µA. Der AT27C010 ist in einer Auswahl von JEDEC-zugelassenen PDIP- und PLCC-Gehäusen erhältlich, die dem Industriestandard entsprechen und einmalig programmierbar (OTP) sind. Alle Bausteine verfügen über eine Zweileitungssteuerung (CE, OE), um Entwicklern die Flexibilität zu geben, Buskonflikte zu vermeiden. Mit einer Speicherkapazität von 128K Byte ermöglicht der AT27C010 die zuverlässige Speicherung von Firmware und den Zugriff des Systems ohne die Verzögerungen von Massenspeichermedien. Der AT27C010 verfügt über zusätzliche Funktionen, um eine hohe Qualität und einen effizienten Produktionseinsatz zu gewährleisten. Der schnelle Programmieralgorithmus reduziert die zur Programmierung des Teils erforderliche Zeit und garantiert eine zuverlässige Programmierung. Die Programmierzeit beträgt typischerweise nur 100 µs/Byte. Der integrierte Produktidentifikationscode identifiziert das Bauteil und den Hersteller elektronisch. Diese Funktion wird von Industriestandard-Programmiergeräten verwendet, um die richtigen Programmieralgorithmen und -spannungen auszuwählen.

Merkmale
- Schnelle Lesezugriffszeit - 70ns
- CMOS-Betrieb mit niedrigem Stromverbrauch
- 100µA max Standby
- 25mA max. aktiv bei 5MHz
- JEDEC-Standard-Pakete
- 32-Kanal-PDIP
- 32-Kanal-PLCC
- 5V±10% Versorgung
- Hochzuverlässige CMOS-Technologie
- 2.000V ESD-Schutz
- 200mA-Latchup-Immunität
- Algorithmus zur schnellen Programmierung - 100µs/byte (typisch)
- CMOS- und TTL-kompatible Ein- und Ausgänge
- Integrierter Produktidentifikationscode
- Industrie- und Automobiltemperaturbereiche
- Grüne (Pb/halogen-freie) Verpackungsoption
