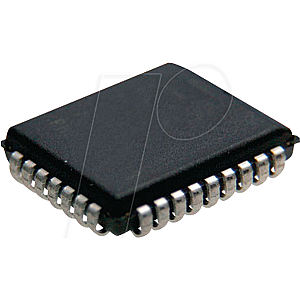

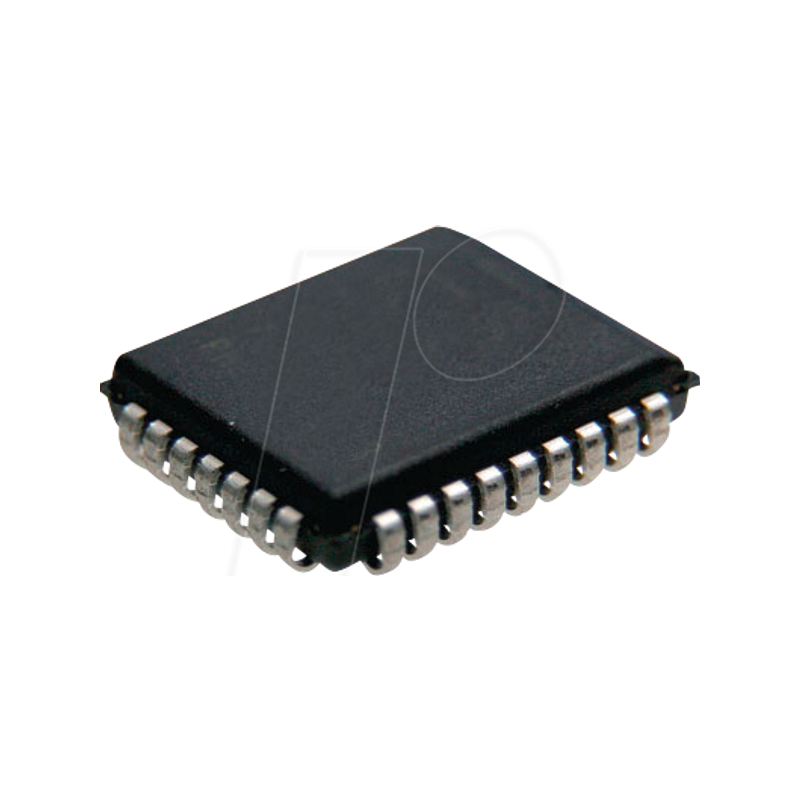

OTP-EPROM, 2 MB (256 K x 8) , 55 ns , 5 V, PLCC-32

2Mb (256-Kbit x 8) 5V OTP-EPROM

Beschreibung:
Der Atmel® AT27C020 ist ein stromsparender, hochleistungsfähiger, einmalig programmierbarer 2.097.152-Bit-Lese-Speicher (OTP-EPROM), der als 256K mal 8 Bit organisiert ist. Er benötigt im normalen Lesebetrieb nur eine 5V-Stromversorgung. Auf jedes Byte kann in weniger als 55ns zugegriffen werden, wodurch die Notwendigkeit für geschwindigkeitsreduzierende WAIT-Zustände bei Hochleistungs-Mikroprozessorsystemen entfällt. Im Lesemodus verbraucht der AT27C020 typischerweise 8 mA. Der Versorgungsstrom im Standby-Modus ist typischerweise kleiner als 10µA. Der AT27C020 ist in einer Auswahl von JEDEC-zugelassenen, dem Industriestandard entsprechenden, einmalig programmierbaren (OTP) PDIP- und PLCC-Gehäusen erhältlich. Alle Bausteine verfügen über eine Zweileitungssteuerung (CE, OE), um Entwicklern die Flexibilität zu geben, Buskonflikte zu vermeiden. Mit einer Speicherkapazität von 256K Byte ermöglicht der AT27C020 die zuverlässige Speicherung von Firmware und den Zugriff des Systems ohne die Verzögerungen von Massenspeichermedien. Der AT27C020 verfügt über zusätzliche Funktionen, um eine hohe Qualität und einen effizienten Produktionseinsatz zu gewährleisten. Der schnelle Programmieralgorithmus reduziert die zur Programmierung des Teils erforderliche Zeit und garantiert eine zuverlässige Programmierung. Die Programmierzeit beträgt typischerweise nur 100µs/Byte. Der integrierte Produktidentifikationscode identifiziert das Bauteil und den Hersteller elektronisch. Dieses Merkmal wird von Industriestandard-Programmiergeräten verwendet, um die richtigen Programmieralgorithmen und -spannungen auszuwählen.

Merkmale
- Schnelle Lesezugriffszeit - 55ns
- CMOS-Betrieb mit niedrigem Stromverbrauch
- 100µA max Standby
- 25mA max. aktiv bei 5MHz
- JEDEC-Standard-Pakete
- 32-Kanal-PDIP
- 32-Kanal-PLCC
- 5V +/- 10% Versorgung
- Hochzuverlässige CMOS-Technologie
- 2.000V ESD-Schutz
- 200mA-Latchup-Immunität
- Algorithmus zur schnellen Programmierung - 100µs/byte (typisch)
- CMOS- und TTL-kompatible Ein- und Ausgänge
- Integrierter Produktidentifikationscode
- Industrie- und Automobiltemperaturbereiche
- Grüne (Pb/fallwasserfreie) Verpackungsoption
