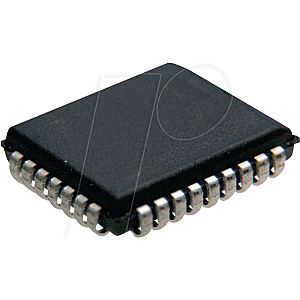

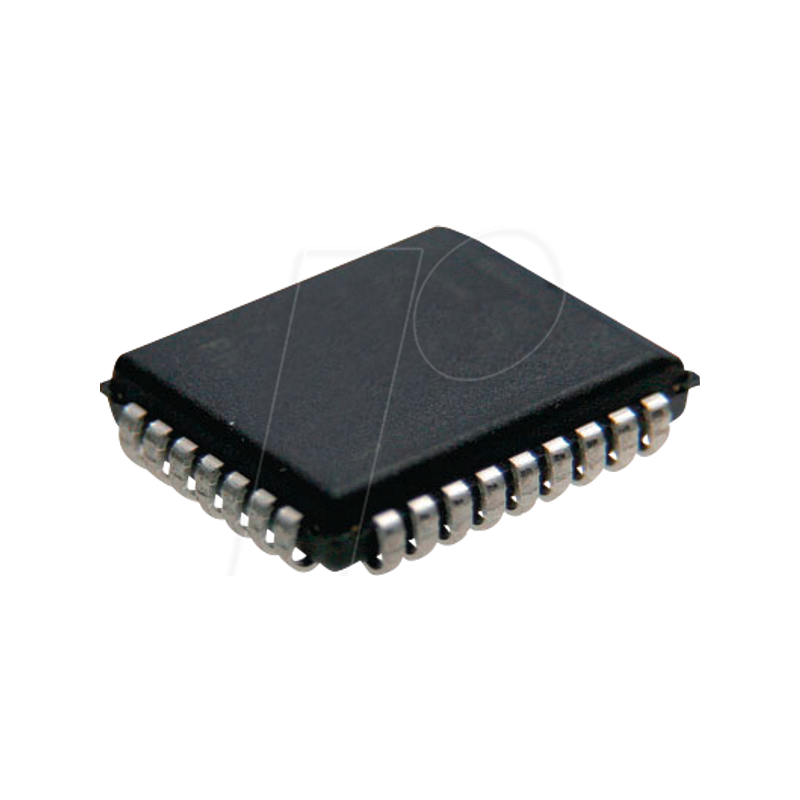

OTP-EPROM, 256 Kb (32 K x 8) , 70 ns , 5 V, PLCC-32

256Kb (32-Kbit x 8) 5V OTP-EPROM

Beschreibung:
Der Atmel® AT27C256R ist ein stromsparender, hochleistungsfähiger, 262.144 Bit großer, einmalig programmierbarer Festwertspeicher (OTP EPROM), der als 32K mal 8 Bit organisiert ist. Er benötigt im normalen Lesebetrieb nur eine 5V-Stromversorgung. Auf jedes Byte kann in weniger als 45ns zugegriffen werden, wodurch die Notwendigkeit für geschwindigkeitsreduzierende WAIT-Zustände bei Hochleistungs-Mikroprozessorsystemen entfällt. Die Atmel-skalierte CMOS-Technologie bietet einen niedrigen aktiven Stromverbrauch und eine schnelle Programmierung. Der Stromverbrauch beträgt typischerweise nur 8 mA im aktiven Modus und weniger als 10µA im Standby-Modus. Der AT27C256R ist in einer Auswahl von JEDEC-zugelassenen PDIP- und PLCC-Gehäusen erhältlich, die dem Industriestandard entsprechen und einmal programmierbar (OTP) sind. Alle Bausteine verfügen über eine Zweileitungssteuerung (CE, OE), um Entwicklern die Flexibilität zu geben, Buskonflikte zu vermeiden. Mit einer Speicherkapazität von 32K Byte ermöglicht der AT27C256R die zuverlässige Speicherung von Firmware und den Zugriff des Systems ohne die Verzögerungen von Massenspeichermedien. Der AT27C256R verfügt über zusätzliche Funktionen, um eine hohe Qualität und einen effizienten Produktionseinsatz zu gewährleisten.
Der schnelle Programmieralgorithmus reduziert die zur Programmierung des Bauteils erforderliche Zeit und garantiert eine zuverlässige Programmierung. Die Programmierzeit beträgt typischerweise nur 100µs/Byte. Der integrierte Produktidentifikationscode identifiziert das Bauteil und den Hersteller elektronisch. Dieses Merkmal wird von Industriestandard-Programmiergeräten zur Auswahl der richtigen Programmieralgorithmen und -spannungen verwendet.

Merkmale
- Schnelle Lesezugriffszeit - 70ns
- CMOS-Betrieb mit niedrigem Stromverbrauch
- 100µA max Standby
- 20mA max. aktiv bei 5MHz
- JEDEC-Standard-Pakete
- PDIP mit 28 Ableitungen
- 32-Kanal-PLCC
- 5V±10% Versorgung
- Hochzuverlässige CMOS-Technologie
- 2.000V ESD-Schutz
- 200mA-Latchup-Immunität
- Algorithmus zur schnellen Programmierung - 100µs/byte (typisch)
- CMOS- und TTL-kompatible Ein- und Ausgänge
- Integrierter Produktidentifikationscode
- Industrie- und Automobiltemperaturbereiche
- Grüne (Pb/fallwasserfreie) Verpackungsoption
