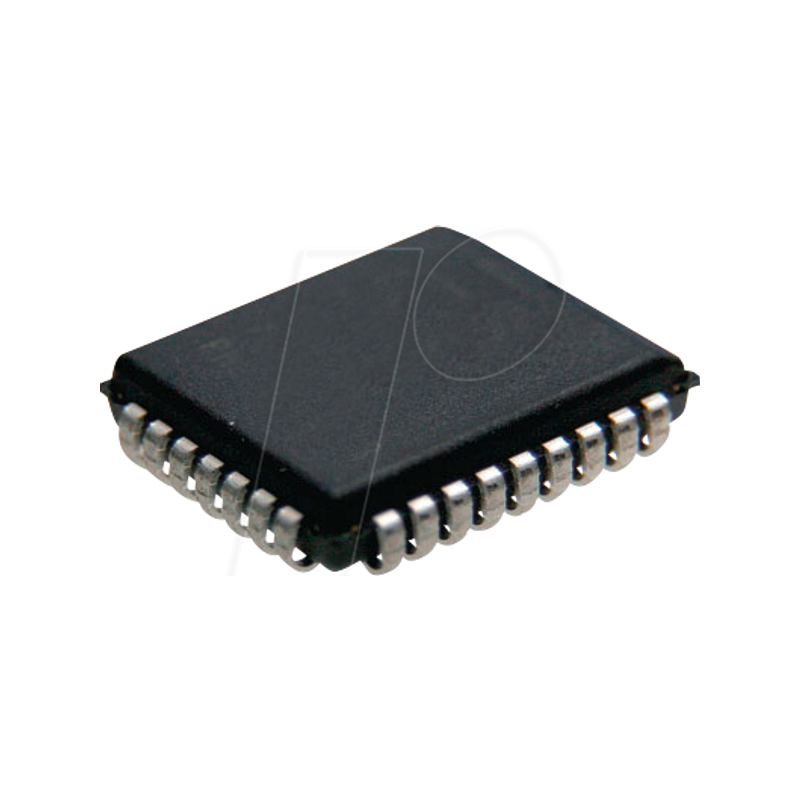

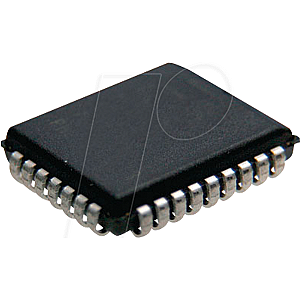

OTP-EPROM, 4 MB (512 K x 8), 55 ns , 5 V, PLCC-32

4Mb (512-Kbit x 8) 5V OTP-EPROM

Beschreibung:
Der Atmel® AT27C040 ist ein 4.194.304-Bit-OTP-EPROM (One-Time Programmable, Read-Only Memory) mit niedrigem Stromverbrauch und hoher Leistung, der als 512K mal 8 Bit organisiert ist. Der AT27C040 benötigt im normalen Lesebetrieb nur eine 5V-Stromversorgung. Auf jedes Byte kann in weniger als 70ns zugegriffen werden, wodurch die Notwendigkeit von geschwindigkeitsreduzierenden Wartezuständen bei Hochleistungs-Mikroprozessorsystemen entfällt. Die Atmel-skalierte CMOS-Technologie bietet einen niedrigen aktiven Stromverbrauch und eine schnelle Programmierung. Der Stromverbrauch beträgt typischerweise 8 mA im aktiven Modus und weniger als 10µA im Standby-Modus. Der AT27C040 ist in einer Auswahl von Industriestandard-, JEDEC-zugelassenen, PDIP- und PLCC-Gehäusen erhältlich. Der Baustein verfügt über eine Zweileitungssteuerung (CE, OE), um Buskonflikte in Hochgeschwindigkeitssystemen zu vermeiden. Der AT27C040 verfügt über zusätzliche Funktionen, um eine hohe Qualität und einen effizienten Produktionseinsatz zu gewährleisten. Der schnelle Programmieralgorithmus reduziert die zur Programmierung des Bauteils erforderliche Zeit und garantiert eine zuverlässige Programmierung. Die Programmierzeit beträgt typischerweise nur 100µs/Byte. Der integrierte Produktidentifikationscode identifiziert das Bauteil und den Hersteller elektronisch. Dieses Merkmal wird von Industriestandard-Programmiergeräten verwendet, um die richtigen Programmieralgorithmen und Spannungen auszuwählen.

Merkmale
- Schnelle Lesezugriffszeit - 70ns
- CMOS-Betrieb mit niedrigem Stromverbrauch
- 100µA max Standby
- 30mA max. aktiv bei 5MHz
- JEDEC-Standard-Pakete
- 32-Kanal-PDIP
- 32-Kanal-PLCC
- 5V +/- 10% Versorgung
- Hochzuverlässige CMOS-Technologie
- 2.000V ESD-Schutz
- 200mA-Latchup-Immunität
- Algorithmus zur schnellen Programmierung - 100µs/byte (typisch)
- CMOS- und TTL-kompatible Ein- und Ausgänge
- Industrie- und Automobiltemperaturbereiche
- Grüne (Pb/fallwasserfreie) Verpackungsoption
