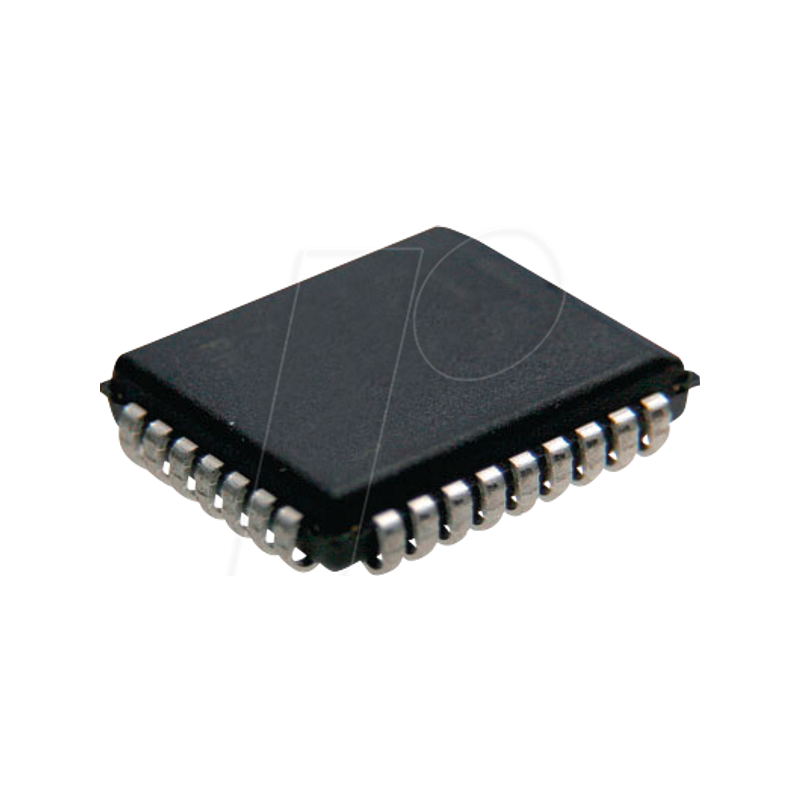

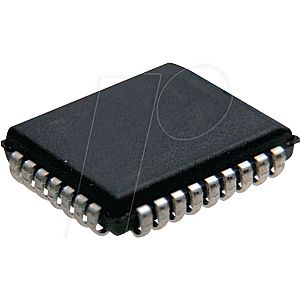

OTP-EPROM, 512 Kb (64-Kbit x 8) , 45 ns , 5 V, PLCC-32

Atmel AT27C512R-45JU
512K (64K x 8) Einmalig programmierbarer, schreibgeschützter Speicher

Beschreibung
Der Atmel® AT27C512R ist ein 524.288-Bit-OTP-EPROM (One-Time-Programmable-Only-Read-Only-Speicher) mit niedrigem Stromverbrauch und hoher Leistung, der als 64K mal 8 Bit organisiert ist. Er benötigt im normalen Lesebetrieb nur eine 5V-Stromversorgung. Auf jedes Byte kann in weniger als 70ns zugegriffen werden, wodurch die Notwendigkeit für geschwindigkeitsreduzierende WAIT-Zustände bei Hochleistungs-Mikroprozessorsystemen entfällt. Die Atmel-skalierte CMOS-Technologie bietet hohe Geschwindigkeit, geringeren aktiven Stromverbrauch und eine deutlich schnellere Programmierung. Der Stromverbrauch beträgt typischerweise nur 8 mA im aktiven Modus und weniger als 10µA im Standby-Modus. Der AT27C512R ist in einer Auswahl von JEDEC-zugelassenen PDIP- und PLCC-Gehäusen erhältlich, die dem Industriestandard entsprechen und einmal programmierbar (OTP) sind. Alle Bausteine verfügen über eine Zweileitungssteuerung (CE, OE), um Entwicklern die Flexibilität zu geben, Buskonflikte zu vermeiden. Mit einer Speicherkapazität von 64K Byte ermöglicht der AT27C512R die zuverlässige Speicherung von Firmware und den Zugriff des Systems ohne die Verzögerungen von Massenspeichermedien. Der AT27C512R verfügt über zusätzliche Funktionen, um eine hohe Qualität und einen effizienten Produktionseinsatz zu gewährleisten. Der schnelle Programmieralgorithmus reduziert die zur Programmierung des Bauteils erforderliche Zeit und garantiert eine zuverlässige Programmierung. Die Programmierzeit beträgt typischerweise nur 100µs/Byte. Der integrierte Produktidentifikationscode identifiziert das Bauteil und den Hersteller elektronisch. Dieses Merkmal wird von Industriestandard-Programmiergeräten verwendet, um die richtigen Programmieralgorithmen und -spannungen auszuwählen.

Merkmale
- Schnelle Lesezugriffszeit - 70/45ns
- CMOS-Betrieb mit niedrigem Stromverbrauch
- 100µA max Standby
- 20mA max. aktiv bei 5MHz
- JEDEC-Standard-Gehäuse
- PDIP mit 28 Pin
- 32-Pin-PLCC
- 5V ± 10% Versorgung
- Hochzuverlässige CMOS-Technologie
- 2.000V ESD-Schutz
- 200mA-Latchup-Immunität
- Algorithmus zur schnellen Programmierung - 100µs/byte (typisch)
- CMOS- und TTL-kompatible Ein- und Ausgänge
- Integrierter Produktidentifikationscode
- Industrie- und Automobiltemperaturbereiche
- Grüne (Pb/halide-freie) Verpackungsoption
