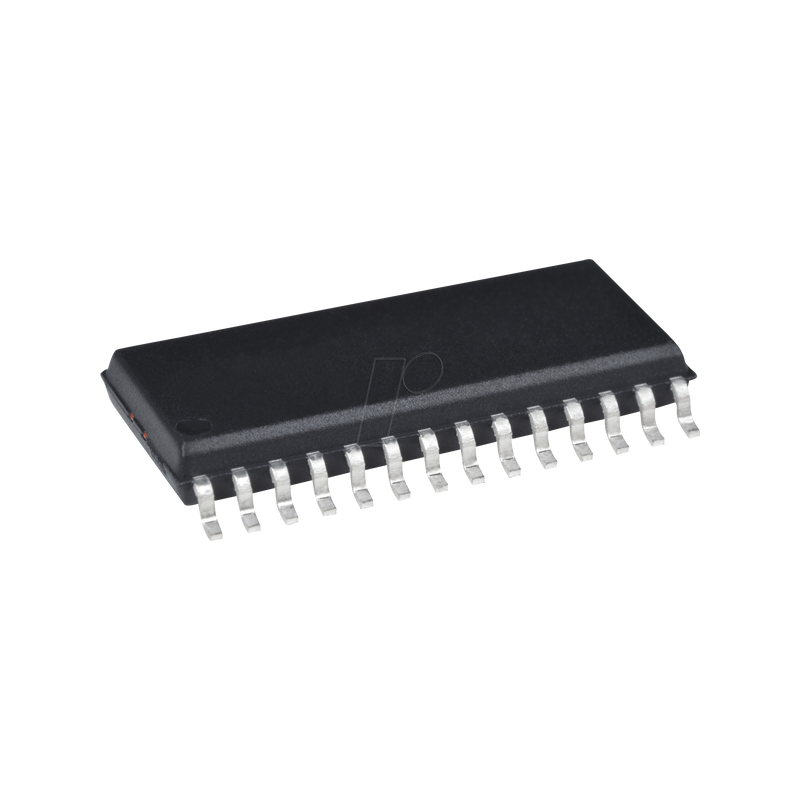

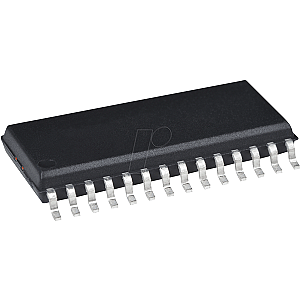

PICmicro Mikrocontroller, 16-Bit, 1,8-3,6 V, 16 KB, SO-28

PIC24F16KA102 Familie
20/28-Pin General Purpose, 16-Bit Flash-Mikrocontroller mit nanoWatt-XLP-Technologie

Spezielle Mikrocontroller-Eigenschaften:
- Betriebsspannungsbereich von 1,8V bis 3,6V
- Hochstrom-Sink/Quelle (18 mA/18 mA) an allen E/A-Pins
- Flash-Programmspeicher:
- Lösch-/Schreibzyklen: mindestens 10.000
- Mindestens 40 Jahre Datenspeicherung
- Daten-EEPROM:
- Lösch-/Schreibzyklen: mindestens 100.000
- Mindestens 40 Jahre Datenspeicherung
- Ausfallsicherer Uhrenmonitor
- System-Frequenzbereich Deklarationsbits:
- Die Deklaration des Frequenzbereichs optimiert die Stromaufnahme.
- Flexibler Watchdog-Timer (WDT) mit On-Chip, RC-Oszillator mit niedriger Leistung für zuverlässigen Betrieb
- In-Circuit Serial Programming™ (ICSP™) und In-Circuit Debug (ICD) über zwei Pins
- Programmierbare Hoch-/Niederspannungserkennung (HLVD)
- Brown-out Reset (BOR):
- Standard-BOR mit drei programmierbaren Auslösepunkten; kann im Ruhezustand deaktiviert werden
- Extreme Low-Power-DSBOR für Tiefschlaf, LPBOR für alle anderen Modi

Energiemanagement-Modi:
- Betrieb - CPU, Flash, SRAM und Peripheriegeräte eingeschaltet
- Doze - CPU-Takt läuft langsamer als Peripheriegeräte
- Leerlauf - CPU aus, Flash, SRAM und Peripheriegeräte ein
- Sleep - CPU, Flash und Peripheriegeräte aus und SRAM ein
- Deep Sleep - CPU, Flash, SRAM und die meisten Peripheriegeräte ausgeschaltet:
- Ströme im Betriebsmodus bis hinunter zu 8 µA typisch
- Ströme im Leerlauf bis zu 2 µA typisch
- Ströme im Tiefschlaf-Modus bis zu 20 nA typisch
- RTCC 490 nA, 32 kHz, 1,8V
- Watchdog-Timer 350 nA, 1,8V typisch

Hochleistungs-CPU:
- Modifizierte Harvard-Architektur
- Bis zu 16 MIPS-Betrieb bei 32 MHz
- Interner 8-MHz-Oszillator mit 4-fach-PLL-Option und Mehrfach-Teilungsoptionen
- 17-Bit x 17-Bit Einzelzyklus-Hardware-Multiplikator
- 32-Bit durch 16-Bit Hardware-Teiler
- 16-Bit x 16-Bit Arbeitsregister-Array
- C-Compiler Optimierte Befehlssatz-Architektur

Periphere Merkmale:
- Hardware-Echtzeit-Uhr und -Kalender (RTCC):
- Bietet Uhr-, Kalender- und Alarmfunktionen
- Kann im Tiefschlaf-Modus laufen
- Programmierbare zyklische Redundanzprüfung (CRC)
- Serielle Kommunikationsmodule: SPI, I2C™ und zwei UART-Module
- Drei 16-Bit-Timer/Zähler mit programmierbarem Vorteiler
- 16-Bit-Erfassungseingänge
- 16-Bit-Vergleich/PWM-Ausgabe
- Konfigurierbare Open-Drain-Ausgänge an digitalen E/A-Pins
- Bis zu drei externe Unterbrechungsquellen

Analoge Merkmale:
- 10-Bit, bis zu 9-Kanal-Analog-Digital-Wandler:
- 500 ksps Umwandlungsrate
- Konvertierung während des Schlafs und im Leerlauf verfügbar
- Duale Analogkomparatoren mit programmierbarem Eingang/ Ausgabe-Konfiguration
- Einheit zur Messung der Gebührenzeit (CTMU):
- Wird für die Kapazitätsmessung verwendet
- Zeitmessung, bis zu 1 ns Auflösung
- Verzögerung/Impulserzeugung, Auflösung bis zu 1 ns
