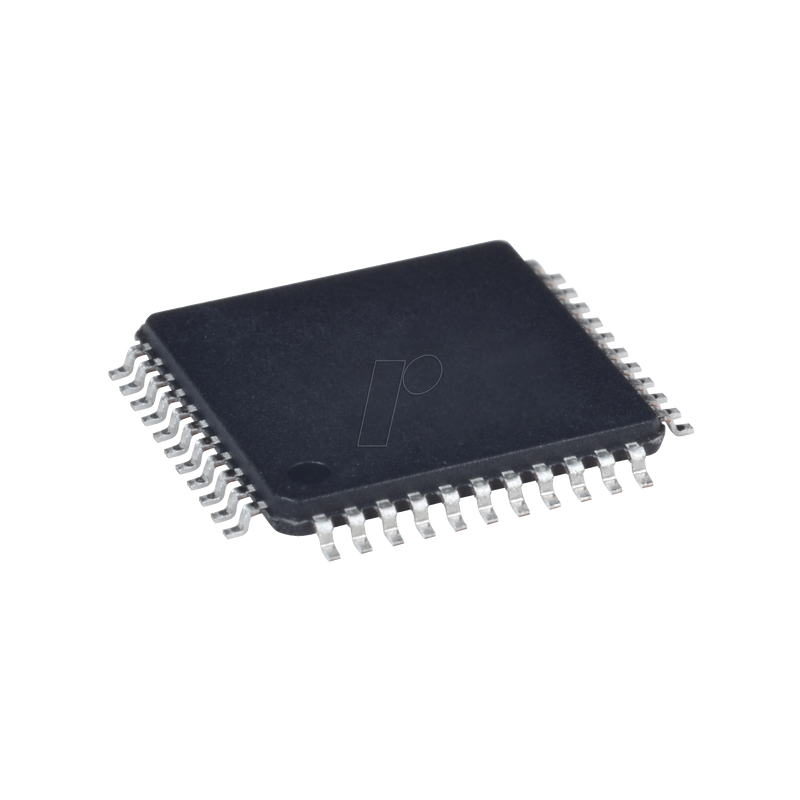

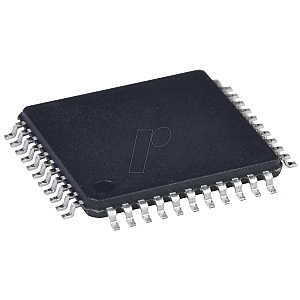

PICmicro Mikrocontroller, 16-Bit, 2,0-5,5 V, 16 KB, TQFP-44

PIC24FV32KA304-FAMILIE
20/28/44/48-Pin, Allzweck, 16-Bit Flash-Mikrocontroller mit XLP-Technologie

Hochleistungs-CPU
- Modifizierte Harvard-Architektur
- Bis zu 16 MIPS-Betrieb bei 32 MHz
- Interner 8-MHz-Oszillator mit 4-fach-PLL-Option und Mehrfach-Teilungsoptionen
- 17-Bit x 17-Bit Einzelzyklus-Hardware-Multiplikator
- 32-Bit x 16-Bit Hardware-Teiler, 16-Bit x 16-Bit Arbeitsregister-Array
- C-Compiler Optimierte Befehlssatz-Architektur

Spezielle Mikrocontroller-Merkmale
- Großer Betriebsspannungsbereich:
- 1,8V bis 3,6V (PIC24F-Bausteine)
- 2,0V bis 5,5V (PIC24FV-Bausteine)
- Low-Power Wake-up-Quellen und Aufsichtsbehörden:
- Ultra Low-Power Wake-up (ULPWU) für Schlafen/Tiefschlaf
- Low-Power-Watchdog-Timer (DSWDT) für Tiefschlaf
- Extreme Niedrigleistungs-Brow-Out-Rückstellung (DSBOR) für Tiefschlaf, LPBOR für alle anderen Modi
- System-Frequenzbereich Deklarationsbits:
- Die Deklaration des Frequenzbereichs optimiert die Stromaufnahme.
- Standard Watchdog Timer (WDT) mit On-Chip, Low-Power-RC-Oszillator für zuverlässigen Betrieb
- Programmierbare Hoch-/Niederspannungserkennung (HLVD)
- Standard Brown-out Reset (BOR) mit 3 programmierbaren Auslösepunkten, die im Schlaf deaktiviert werden können
- Hochstromsenke/Quelle (18 mA/18 mA) an allen E/A-Pins
- Flash-Programmspeicher:
- Lösch-/Schreibzyklen: 10.000 min. / 40 Jahre Datenaufbewahrung: min.
- Daten-EEPROM:
- Lösch-/Schreibzyklen: 100.000 min. / 40 Jahre Datenaufbewahrung mindestens
- Fail-Safe Clock Monitor (FSCM)
- Programmierbarer Referenztakt-Ausgang
- Selbstprogrammierbar unter Software-Kontrolle
- In-Circuit Serial Programming™ (ICSP™) und In-Circuit-Debug (ICD) über 2 Pins

Energiemanagement-Modi
- Ausführen - CPU, Flash, SRAM und Peripheriegeräte eingeschaltet
- Doze - CPU-Takt läuft langsamer als Peripheriegeräte
- Leerlauf - CPU aus, Flash, SRAM und Peripheriegeräte ein
- Sleep - CPU, Flash und Peripheriegeräte aus und SRAM ein
- Deep Sleep - CPU, Flash, SRAM und die meisten Peripheriegeräte ausgeschaltet; mehrere autonome
Wake-up-Quellen
- Niedriger Stromverbrauch:
- Betriebsmodus-Ströme bis auf 8 heruntergefahren µA, typisch
- Ströme im Leerlauf bis auf 2,2 herunter µA, typisch
- Ströme im Tiefschlafmodus bis zu 20 nA, typisch
- Echtzeit-Uhr/Kalender-Ströme bis hinunter zu 700 nA, 32 kHz, 1,8V
- Watchdog-Timer mit 500 nA, typisch 1,8V

Periphere Merkmale
- Hardware-Echtzeit-Uhr und -Kalender (RTCC):
- Bietet Uhr-, Kalender- und Alarmfunktionen
- Kann im Tiefschlaf-Modus ausgeführt werden
- Kann 50/60-Hz-Netzeingang als Taktgeber verwenden Quelle
- Programmierbare 32-Bit-Zyklische Redundanzprüfung (CRC)
- Mehrere serielle Kommunikationsmodule:
- Zwei 3/4-Draht-SPI-Module
- Zwei I2C-Module mit Multi-Master/Slave-Unterstützung
- Zwei UART-Module, die RS-485, RS-232, LIN/J2602, IrDA® unterstützen
- Fünf 16-Bit Timer/Zähler mit programmierbarem Vorteiler: Können als 32-Bit-Timer/-Zähler gepaart werden
- Drei 16-Bit-Erfassungseingänge mit dedizierten Timern
- Drei 16-Bit-Vergleichs-/PWM-Ausgaben mit dedizierten Timern
- Konfigurierbare Open-Drain-Ausgänge an digitalen E/A-Pins
- Bis zu drei externe Unterbrechungsquellen

Analoge Merkmale
- 12-Bit, bis zu 16-Kanal Analog-Digital Konverter:
- 100 ksps Konversionsrate
- Konvertierung während des Schlafs und im Leerlauf verfügbar
- Automatische Abtastung, Timer-basierte Option für Sleep und Leerlauf-Modus
- Wake on Autovergleichs-Option
- Duale Rail-to-Rail-Analogkomparatoren mit Programmierbare Ein-/Ausgabe-Konfiguration
- On-Chip-Spannungsreferenz
- Interner Temperatursensor
- Einheit zur Messung der Gebührenzeit (CTMU):
- Wird für Kapazitätsmessung verwendet, 16 Kanäle
- Zeitmessung, bis hinunter zu 200 ps Entschließung
- Verzögerung/Impulserzeugung, bis zu 1 ns Entschließung
