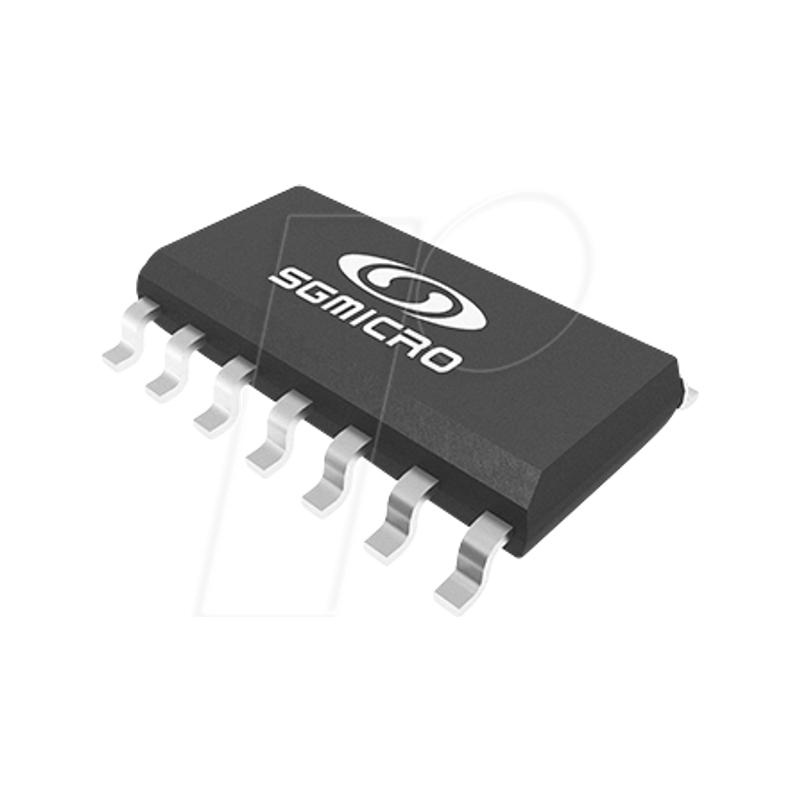

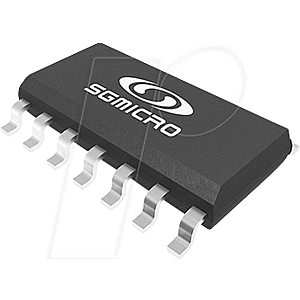

4-fach Operationsverstärker, 3,0 - 32V, 1,1MHz, 0,35 V/µs, SO-14

MPN LM324ZS14G/TR Hersteller SG MICRO

0,33 €

Technische Daten

Allgemeines

Typ Operationsverstärker

Modell hochverstärkender, frequenzkompensierter OP

Kanäle 4

Bauform SO-14

Sonstiges

Temperaturbereich 0..+70 °C

Elektrische Werte

Versorgungsspannung 3,0 ... 32,0 / ±1,5 ... ±16,0 VDC

Frequenzbereich 1,1 MHz

Anstiegsgeschwindigkeit 0,35 V/µ sec

Herstellerangaben

Hersteller SG MICRO

Artikelnummer des Herstellers LM324ZS14G/TR

Verpackungsgewicht 1.0E-4 kg

RoHS konform

EAN/GTIN 9900002985637

Statistische Warennummer 85423390

↓ Datenblatt 2

LM324 Vierfach-Operationsverstärker

Beschreibung:
Der LM324 besteht aus vier unabhängigen, hochverstärkenden, frequenzkompensierten Operationsverstärkern, die für den Betrieb an einer oder zwei Versorgungen über einen weiten Spannungsbereich ausgelegt sind. Der LM324 ist in einem grünen SOIC-14-Gehäuse erhältlich. Er ist über den Temperaturbereich von 0° bis +70° spezifiziert.

Merkmale:
- Große Versorgungsbereiche
- Einzelversorgung: 3V bis 32V
- Zwei Versorgungen: ±1,5V bis ±16V
- Niedriger Ruhestrom: 860µA (TYP)
- Verstärkungs-Bandbreiten-Produkt: 1,1MHz
- Gleichtakt-Eingangsspannungsbereich einschließlich Masse, ermöglicht direkte Erfassung in Erdnähe
- Niedrige Eingangs-Offset-Spannung: 5,8mV (MAX)
- Niedriger Eingangs-Offset-Strom: 20pA (TYP)
- Niedriger Eingangsvorspannungsstrom: 10pA (TYP)
- Differenzieller Eingangsspannungsbereich gleich der maximalen Nennversorgungsspannung: 32V
- Open-Loop-Differenzialspannungsverstärkung: 111dB (TYP)
- Interne Frequenzkompensation
- 0° bis +70° Betriebstemperaturbereich
- Verfügbar in einem grünen SO-14 Gehäuse

Anwendungen:
- Blu-ray-Player und Heimkinos
- Chemie- und Gas-Sensoren
- DVD-Rekorder und -Player
- Digital-Multimeter: Tischgeräte und Systeme
- Digital-Multimeter: Handmessgeräte
- Feldtransmitter: Temperatur-Sensoren
- Motorsteuerung: AC-Induktions-, bürstenbehaftete DC-, bürstenlose DC-, Hochspannungs-, Niederspannungs-, Permanentmagnet- und Schrittmotoren
- Oszilloskope
- FERNSEHER: LCD und Digital
- Temperatursensoren oder -regler mit Modbus
- Waagen
