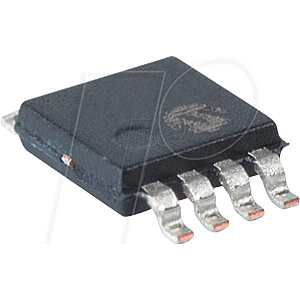

Echtzeituhr, Uhr/Kalender, I2C, MSOP-8

Die Echtzeituhr/der Echtzeitkalender (RTCC) des MCP7940N verfolgt die Zeit mit internen Zählern für Stunden, Minuten,
Sekunden, Tagen, Monaten, Jahren und den Wochentag.
Alarme können für alle Zähler bis zu und einschließlich einschließlich Monate. Für die Verwendung und Konfiguration unterstützt der MCP7940N unterstützt die I2C-Kommunikation mit bis zu 400 kHz.

Der Open-Drain-Multifunktionsausgang kann so konfiguriert werden konfiguriert werden, um bei einer Alarmübereinstimmung eine
wählbare Frequenz Rechteckwelle oder als allgemeiner zweckgebundener Ausgang.
Der MCP7940N ist für den Betrieb mit einem 32,768 kHz Stimmgabelquarz mit externen Quarz Lastkondensatoren. Die digitale On-Chip-Trimmung kann verwendet werden Frequenzabweichungen aufgrund von Quarztoleranz und Toleranz und Temperatur.

SRAM und Zeitmessungsschaltungen werden von der Stromversorgung gespeist, wenn die Hauptstromversorgung ausfällt, so dass das Gerät die genaue Zeit und den SRAM-Inhalt Inhalt.
Die Zeiten, zu denen das Gerät auf die die Notstromversorgung umschaltet und wann die Hauptstromversorgung werden beide durch den Zeitstempel für den Stromausfall protokolliert.

Funktionen zur Zeitmessung
- Echtzeituhr/Kalender (RTCC):
Stunden, Minuten, Sekunden, Tag der Woche, Tag, Monat, Jahr
- Schaltjahr kompensiert bis 2399
- 12/24-Stunden-Modi
- Oszillator für 32,768 kHz Quarze:
- Digitale Trimmung/Kalibrierung auf dem Chip:
±1 PPM Auflösung
±129 PPM Bereich
- Zwei programmierbare Alarme
- Vielseitiger Ausgangs-Pin:
- Taktausgang mit wählbarer Frequenz
- Alarmausgang
- Allzweckausgang
- Power-Fail Zeitstempel:
Zeitaufzeichnung beim Umschalten in und aus dem Batteriebetrieb
