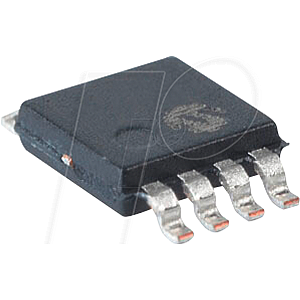

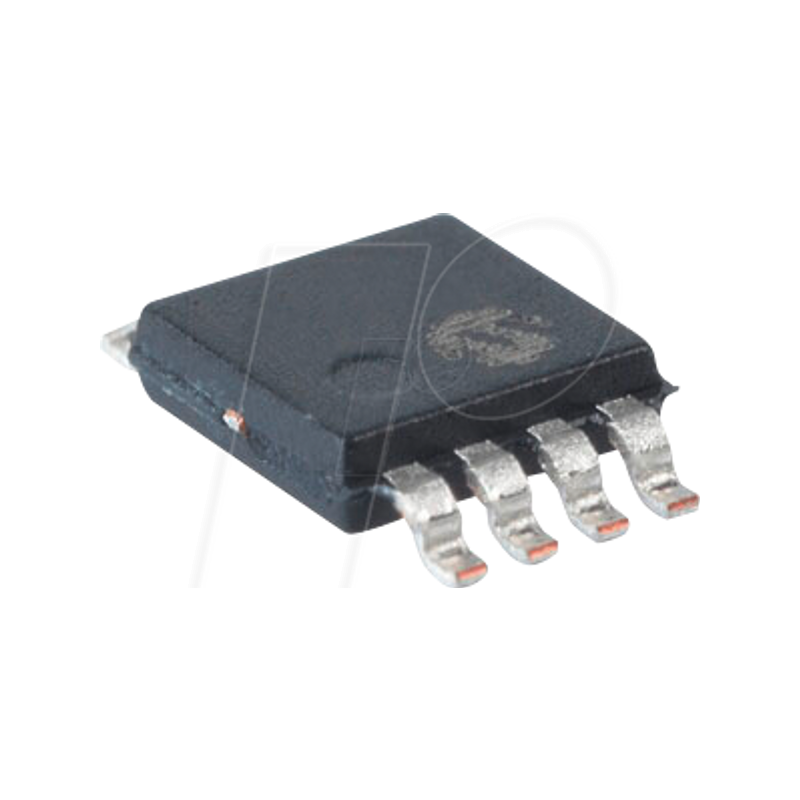

Echtzeituhr, Uhr/Kalender, I2C, seriell, 1.8V bis 5.5V, MSOP-8

Batteriegepufferte I2C-Echtzeituhr/Kalender mit
SRAM, EEPROM und geschütztem EEPROM

Beschreibung
Der MCP7941X Real-Time Clock/Calendar (RTCC) erfasst die Zeit mit internen Zählern für Stunden, Minuten, Sekunden, Tage, Monate, Jahre und den Wochentag. Alarme können für alle Zähler bis hin zu den Monaten konfiguriert werden. Für die Nutzung und Konfiguration unterstützt der MCP7941X die I2C-Kommunikation mit bis zu 400 kHz. Der Open-Drain-Multifunktionsausgang kann so konfiguriert werden, dass er bei einer Alarmübereinstimmung aktiviert wird, eine Rechteckwelle mit wählbarer Frequenz ausgibt oder als Allzweckausgang dient. Der MCP7941X ist für den Betrieb mit einem 32,768-kHz-Stimmgabelquarz mit externen Quarzlastkondensatoren ausgelegt. Die digitale Trimmung auf dem Chip kann verwendet werden, um Frequenzabweichungen auszugleichen, die durch Quarztoleranz und Temperatur verursacht werden. SRAM und Zeitmessungsschaltungen werden bei Ausfall der Hauptstromversorgung von der Notstromversorgung gespeist, so dass das Gerät die genaue Zeit und den SRAM-Inhalt beibehält. Die Zeiten, zu denen das Gerät auf die Backup-Versorgung umschaltet, und die Zeiten, zu denen die Hauptstromversorgung zurückkehrt, werden beide durch den Zeitstempel des Stromausfalls protokolliert. Der MCP7941X verfügt über 1 Kbit internes nichtflüchtiges EEPROM mit per Software schreibgeschützten Bereichen. Zusätzlich gibt es 64 Bit geschützten nichtflüchtigen Speicher, der nur nach einer Entsperrungssequenz beschreibbar ist und sich damit ideal für die Speicherung einer eindeutigen ID oder anderer kritischer Informationen eignet. Der MCP79411 und MCP79412 sind mit EUI-48 bzw. EUI-64 Adressen vorprogrammiert. Eine kundenspezifische Programmierung ist ebenfalls möglich.

Zeitmessungsmerkmale
- Real-Time Clock/Calendar (RTCC):
- Stunden, Minuten, Sekunden, Wochentag, Tag, Monat, Jahr
- Schaltjahr kompensiert bis 2399
- 12/24-Stunden-Modi
- Oszillator für 32,768 kHz Quarze:
- Optimiert für 6-9 pF Quarze
- Digitale On-Chip-Trimmung/Kalibrierung:
- ±1 ppm Auflösung
- ±129 ppm Bereich
- Zwei programmierbare Alarme
- Vielseitiger Ausgangs-Pin:
- Taktausgang mit wählbarer Frequenz
- Alarm-Ausgang
- Allzweckausgang
- Power-Fail Zeitstempel:
- Zeitaufzeichnung beim Umschalten in den und aus dem Batteriebetrieb

Low-Power-Merkmale
- Großer Spannungsbereich:
- Betriebsspannungsbereich von 1,8V bis 5,5V
- Backup-Spannungsbereich von 1,3 V bis 5,5 V
- Niedriger typischer Zeitmessstrom:
- Betrieb von VCC: 1,2 µA bei 3,3V
- Betrieb aus VBAT: 925 nA bei 3,0V
- Automatische Umschaltung auf Batterie-Backup

Benutzerspeicher
- 64-Byte batteriegepuffertes SRAM
- 1 Kbit EEPROM-Speicher:
- Software-Schreibschutz
- Seitenschreiben bis zu acht Bytes
- Lebensdauer: 1M Erase/Write-Zyklen
- 64-Bit geschützter EEPROM-Bereich:
- Robuste Schreibentriegelungssequenz
- EUI-48™ MAC-Adresse (MCP79411)
- EUI-64™ MAC-Adresse (MCP79412)

Betriebsbereiche
- Serielle 2-Draht-Schnittstelle, I2C-kompatibel:
- I2C-Taktrate bis zu 400 kHz
- Temperaturbereich:
- Industrie (I): -40°C bis +85°C
