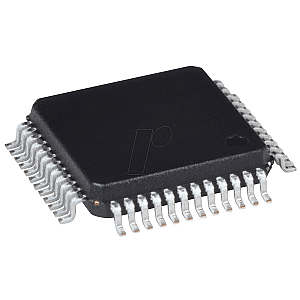

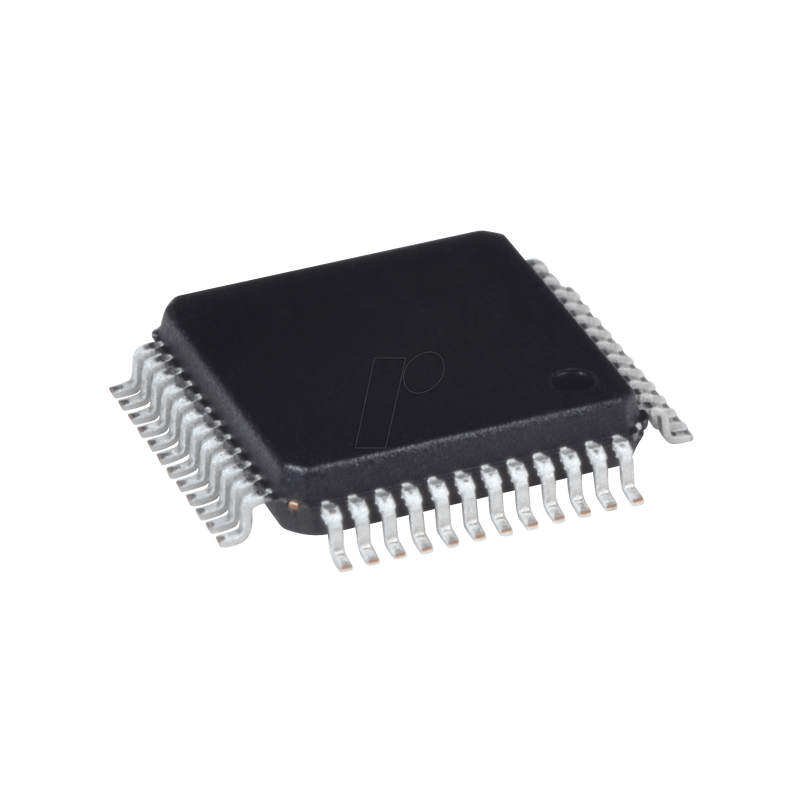

RS232, Brücke, LQFP-48

Schneller Einkanal USB-UART/FIFO-Interface-IC FT 232 HL
Gehäuse: LQFP-48

Der vielseitig einsetzbare Einkanal-USB-zu-UART/FIFO-Schnittstellen-IC lässt sich über ein EEPROM konfigurieren und somit für verschiedene serielle oder parallele Schnittstellen nutzen. Zusammen mit FTDIs bewährten USB-Gerätetreibern können Entwickler mit dieser Lösung eine Hi-Speed-USB-Anbindung in neue und bestehende Peripherie-Designs integrieren. Neben dem Support asynchroner serieller Schnittstellen (UART) unterstützt der FT232H auch Schnittstellen zu vielen synchronen IOs wie SPI, I²C, JTAG und FPGA-Programmierschnittstellen. Dies geschieht über die integrierte Multi-Protocol Synchronous Serial Engine (MPSSE), die Datenübertragungsraten bis zu 30 Mbit/s bietet. Entwickler können MPSSE auch zur Implementierung ihrer eigenen synchronen seriellen Busprotokolle nutzen.

Als Schnittstellenoption bietet der FT232H den FT1248-Bus - eine proprietäre, synchron Halbduplex-seriell/parallel-Schnittstelle, die mit externer Logik und Datenraten von bis zu 30Mbytes/s kommuniziert. Eine besondere Funktion des FT1248-Busses ist seine Abwägung zwischen Bandbreite und der Anzahl verfügbarer physikalischer Datenleitungen (1, 2, 4 oder 8), die den FT232H mit externer Logik verbinden. Damit steht dem Entwickler optimale Flexibilität zur Verfügung.

Lizenzfreie Treiber für die Betriebssysteme Windows, Linux, Mac und WinCE sind als Download unter www.ftdichip.com/FTDrivers.htm erhältlich.
