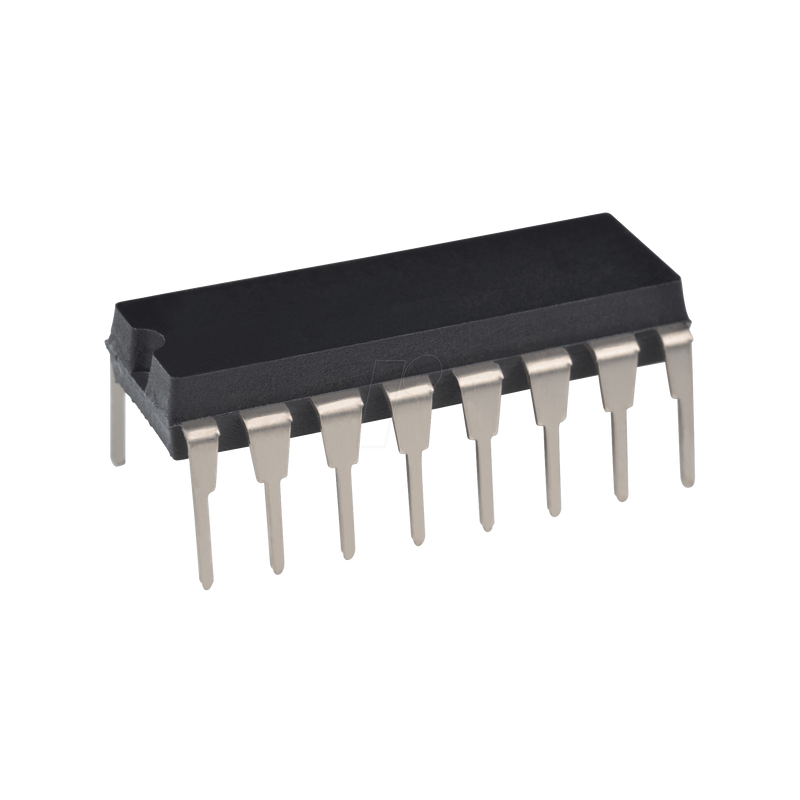

RS422/423-Differenzempfänger, 4 Empfänger, 5 V, DIL-16

AM26LS32ACN, Vierfach-Differenzialleitungsempfänger

Beschreibung
Die Bausteine AM26LS32Ax und AM26LS33Ax sind Vierfach-Differenzleitungsempfänger für die symmetrische und unsymmetrische digitale Datenübertragung. Die Freigabefunktion ist allen vier Empfängern gemeinsam und bietet die Wahl zwischen einem Aktiv-High- oder Aktiv-Low-Eingang. Die 3-State-Ausgänge erlauben den direkten Anschluss an ein bus-organisiertes System. Das Fail-Safe-Design stellt sicher, dass bei offenen Eingängen die Ausgänge immer high sind. Im Vergleich zum AM26LS32 und AM26LS33 verfügen der AM26LS32A und AM26LS33A über eine zusätzliche Verstärkungsstufe zur Verbesserung der Empfindlichkeit. Die Eingangsimpedanz wurde erhöht, was zu einer geringeren Belastung der Busleitung führt. Die zusätzliche Stufe hat die Ausbreitungsverzögerung erhöht; dies beeinträchtigt jedoch in den meisten Anwendungen nicht die Austauschbarkeit. Der AM26LS32AC und AM26LS33AC sind für den Betrieb von 0°C bis 70°C charakterisiert. Der AM26LS32AI ist für den Betrieb von -40°C bis 85°C ausgelegt. Die AM26LS32AM und AM26LS33AM sind für den Betrieb über den vollen militärischen Temperaturbereich von -55°C bis 125°C ausgelegt.

Merkmale
- AM26LS32A-Bausteine erfüllen oder übertreffen die Anforderungen von ANSI TIA/EIA-422-B, TIA/EIA 423-B und den ITU-Empfehlungen V.10 und V.11
- AM26LS32A-Bausteine haben einen ±7-V-Gleichtaktbereich mit einer Empfindlichkeit von ±200 mV
- AM26LS33A-Bausteine haben einen Gleichtaktbereich von ±15 V mit einer Empfindlichkeit von ±500 mV
- Eingangshysterese 50 mV typisch
- Betrieb mit einer einzigen 5-V-Versorgung
- Low-Power-Schottky-Schaltung
- 3-Zustands-Ausgänge
- Komplementäre Output-Enable-Eingänge
- Eingangsimpedanz mindestens 12 kO
- Offener Eingang Fail-Safe
