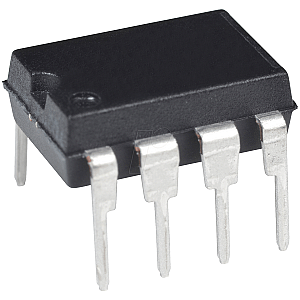

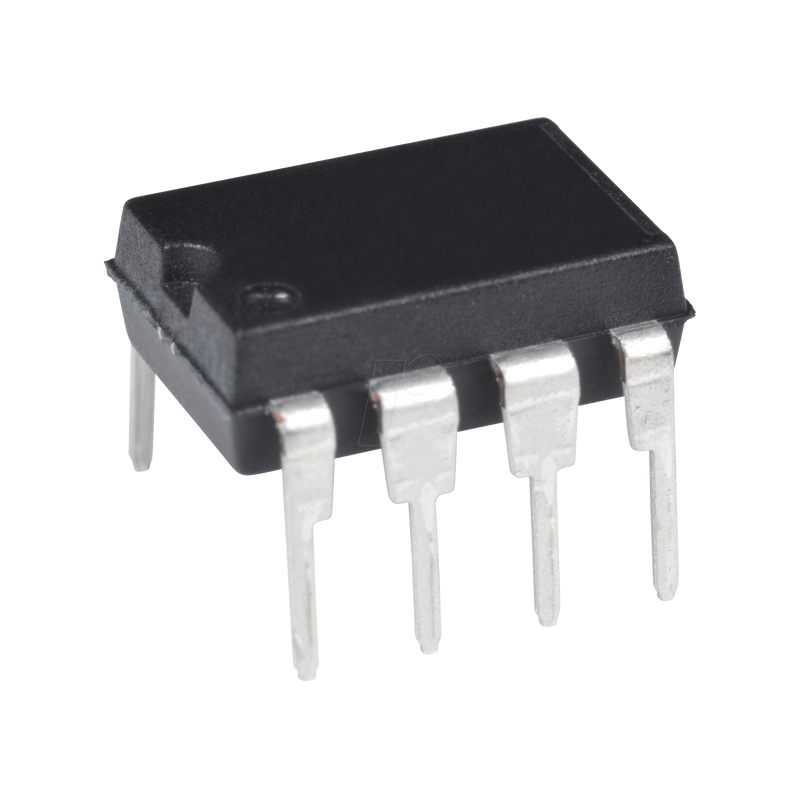

SEPIC-Konstantstrom-/Konstantspannungs-Batterielader, DIL-8

SEPIC-Konstantstrom-/Konstantspannungs-Batterieladegerät

Beschreibung:
Der LT®1512 ist ein 500-kHz-Strommodus-Schaltregler, der speziell für den Aufbau eines Konstantstrom-/Konstantspannungs-Batterieladegeräts konfiguriert ist. Zusätzlich zu dem üblichen Spannungsrückkopplungsknoten verfügt er über eine Stromabtast-Rückkopplungsschaltung zur genauen Steuerung des Ausgangsstroms eines Flyback- oder SEPIC (Single-Ended Primary Inductance Converter)-Topologie-Ladegeräts. Diese Topologien ermöglichen es, die Strommessschaltung erdbezogen und vollständig von der Batterie selbst zu trennen, wodurch Probleme bei der Batterieschaltung und der Systemerdung vereinfacht werden. Darüber hinaus ermöglichen diese Topologien das Laden auch dann, wenn die Eingangsspannung niedriger als die Batteriespannung ist. Der maximale Schaltstrom des LT1512 beträgt 1,5A. Dies ermöglicht Batterieladeströme bis zu 1A für eine einzelne Lithium-Ionen-Zelle. Eine Genauigkeit von 1% im Konstantspannungsmodus ist perfekt für Lithium-Batterie-Anwendungen. Der Ladestrom kann für alle Batterietypen einfach programmiert werden.

Merkmale:
- Die Eingangsspannung des Ladegeräts kann höher, gleich oder niedriger als die Batteriespannung sein.
- Lädt eine beliebige Anzahl von Zellen bis zu 30V*
- 1% Spannungsgenauigkeit für wiederaufladbare Lithium-Batterien
- 500kHz-Schaltfrequenz minimiert die Größe der Induktivität
- 100mV Strommessspannung für hohen Wirkungsgrad
- Batterie kann direkt geerdet werden
- Ladestrom leicht programmierbar oder abschaltbar

Applikationen:
- Laden von wiederaufladbaren NiCd-, NiMH-, Blei-Säure- oder Lithium-Zellen
- Strombegrenzte Präzisionsstromversorgung
- Konstantspannung/Konstantstrom-Versorgung
- Wandler-Anregung
