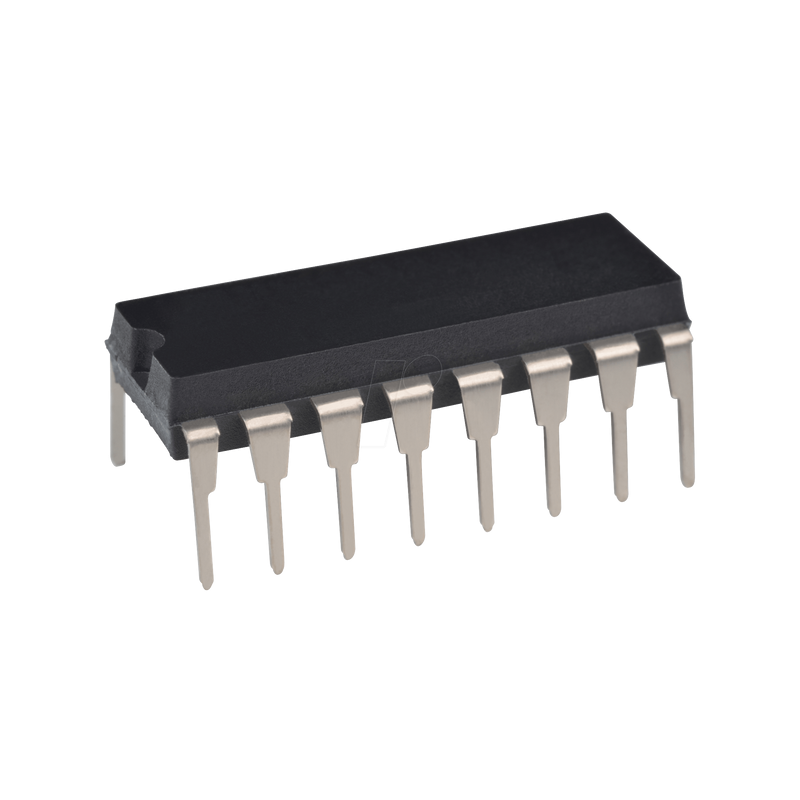

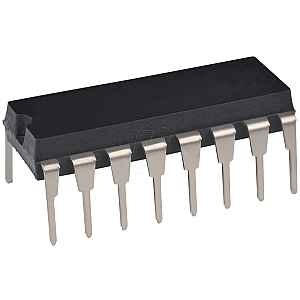

Sieben Darlington-Arrays, DIP-16

Sieben Darlington-Arrays

Beschreibung:
Die ULN2001, ULN2002, ULN2003 und ULN 2004 sind Hochspannungs-Hochstrom-Darlington-Arrays, die jeweils sieben Darlington-Paare mit offenem Kollektor und gemeinsamen Emittern enthalten. Jeder Kanal ist für 500 mA ausgelegt und kann Spitzenströme von 600 mA aushalten. Für die Ansteuerung induktiver Lasten sind Unterdrückungsdioden vorgesehen, und die Eingänge sind zur Vereinfachung des Platinenlayouts gegenüber den Ausgängen gepinnt. Die Versionen haben Schnittstellen zu allen gängigen Logikfamilien: ULN2001 (Allzweck, DTL, TTL, PMOS, CMOS); ULN2002 (14 - 25 V PMOS); ULN2003 (5 V TTL, CMOS); ULN2004 (6 - 15 V CMOS, PMOS). Diese vielseitigen Geräte eignen sich für die Ansteuerung einer Vielzahl von Lasten, einschließlich Elektromagneten, Relais-Gleichstrommotoren, LED-Display-Glühlampen, Thermodruckköpfe und Hochleistungspuffer. Die ULN2001A/2002A/2003A und 2004A werden in einem 16-poligen DIP-Gehäuse mit einem Kupfer-Leiterrahmen zur Verringerung des Wärmewiderstands geliefert. Sie sind auch im Small-Outline-Gehäuse (SO-16) als ULN2001D1/2002D1/2003D1/ 2004D1 erhältlich.

Merkmale
- Sieben Darlingtons pro Paket
- Ausgangsstrom 500 mA pro Treiber (600 mA Spitze)
- Ausgangsspannung 50 V
- Integrierte Entstördioden für induktive Lasten
- Ausgänge können für höheren Strom parallel geschaltet werden
- TTL/CMOS/PMOS/DTL-kompatible Eingänge
- Eingangspins gegenüber den Ausgangspins angeordnet zur Vereinfachung des Layouts
