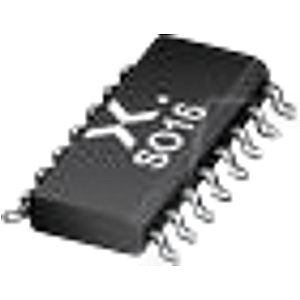

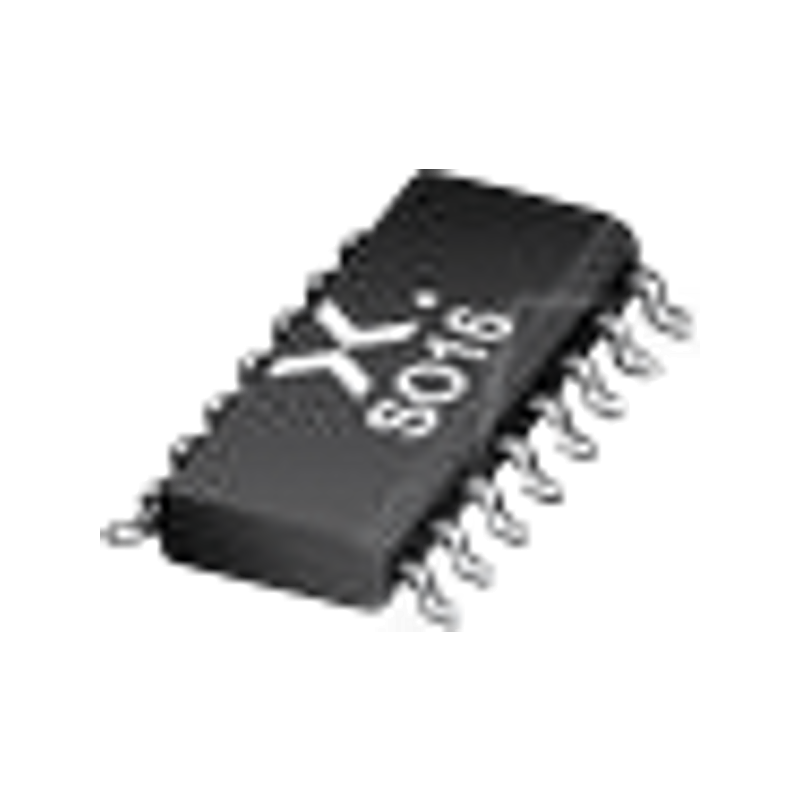

Shift Register, 8-Bit, 2 ... 6 V, SO-16

Die 74HC/HCT595 sind Hochgeschwindigkeits-Si-Gate-CMOS-Bausteine und sind pin-kompatibel mit stromsparenden Schottky TTL (LSTTL). Sie sind spezifiziert gemäß JEDEC
Norm Nr. 7A spezifiziert. Der "595" ist ein 8-stufiges serielles Schieberegister mit einem Speicherregister und 3-State-Ausgängen. Das Schieberegister und das Speicherregister haben getrennte Takte. Die Daten werden bei den positiven Übergängen des SHCP-Eingangs verschoben. Die Daten in jedem Register werden bei einem positiven Übergang des STCP-Eingangs in das Speicherregister übertragen. Wenn beide Takte zusammengeschaltet sind, ist das Schieberegister dem Speicherregister immer einen Takt voraus. Das Schieberegister hat einen seriellen Eingang (DS) und einen seriellen Standardausgang (Q7') für die Kaskadierung. Es ist außerdem mit einem asynchronen Reset (aktiv LOW) für alle 8 Schieberegisterstufen ausgestattet. Das Speicherregister hat 8 parallele Bustreiberausgänge mit 3 Zuständen. Die Daten im Speicherregister erscheinen am Ausgang, wenn der Ausgangsfreigabeeingang (OE) LOW ist.

Eigenschaften
- Serieller 8-Bit-Eingang
- Serieller oder paralleler 8-Bit-Ausgang
- Speicherregister mit 3-Zustands-Ausgängen
- Schieberegister mit direkter Löschung
- 100 MHz (typisch) Ausgangsschiebefrequenz
- Ausgangsmöglichkeiten:
- parallele Ausgänge; Bustreiber
- serieller Ausgang; Standard
- ICC-Kategorie: MSI.

Anwendungen
- Seriell-Parallel-Datenumwandlung
- Fernsteuerungs-Halteregister
