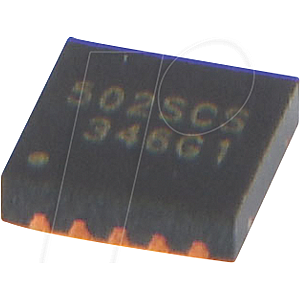

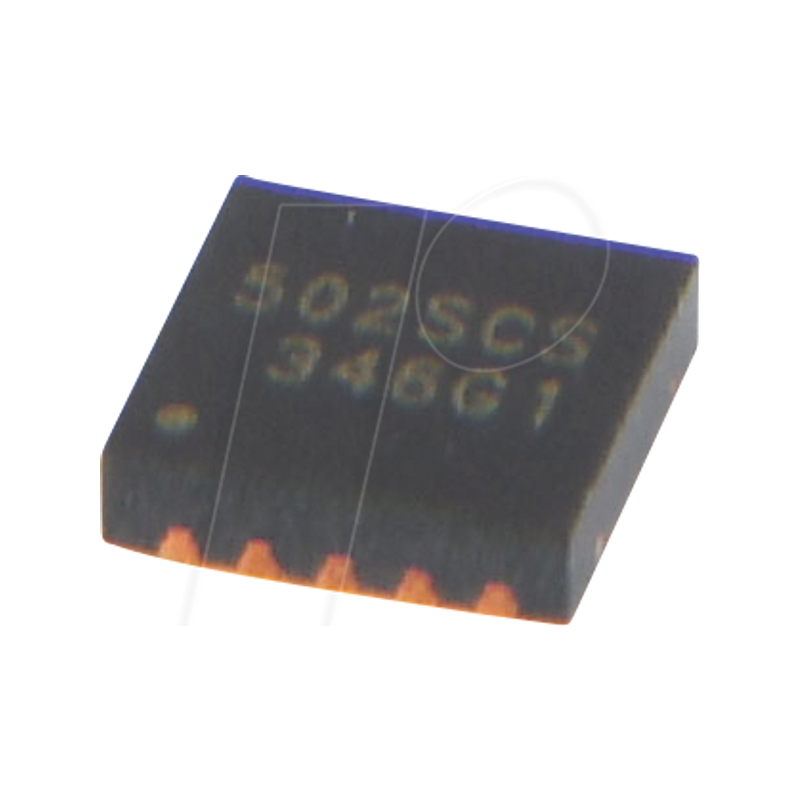

Single Cell Super Capacitor Protection IC, DFN-10

Single Cell Super Capacitor Protection IC for Backup Power Applications

Der LS0502SCD33S ist eine Komplettlösung für Systeme mit Stützkondensator oder Kondensatorbank. Er verfügt über eine Eingangsüberspannungs- und Überstromschutzschaltung, einen Umkehrschalter und eine Super-Kondensator-Ladesteuerungsschaltung.
Wenn die Hauptstromversorgung vorhanden ist und über der Mindestversorgungsspannung des Systems liegt, nimmt das System Strom von der Eingangsversorgung auf. Gleichzeitig lädt das integrierte lineare Ladegerät das Speicherelement mit einem Strom von bis zu 300 mA auf. Sobald das Speicherelement aufgeladen ist, verbraucht die Schaltung nur noch 2,5 µA Strom, während sie den Superkondensator oder ein anderes Speicherelement im Bereitschaftszustand hält. Wenn die Hauptstromversorgung entfernt wird, sperrt der integrierte Sperrschalter den Stromfluss von der Systemschiene zum Eingang. Das lineare Ladegerät wird eingeschaltet und versorgt die Systemschiene über einen niederohmigen
Pfad mit bis zu 2 A Strom zu versorgen.

Der LS0502SCD33S ist extern programmierbar für Eingangsstrombegrenzung, Eingangsüberspannung, Ladestrombegrenzung und Ladespannungsbegrenzung. Er liefert ein Flag-Signal, wenn die Eingangsversorgung getrennt wird, damit das Hauptsystem Maßnahmen ergreifen kann. Der LS0502SCD33S ist im DFN3X3-10-Gehäuse erhältlich.
