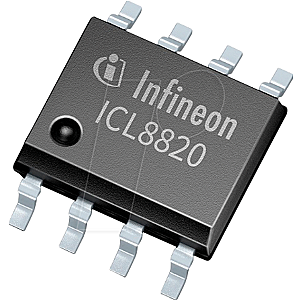

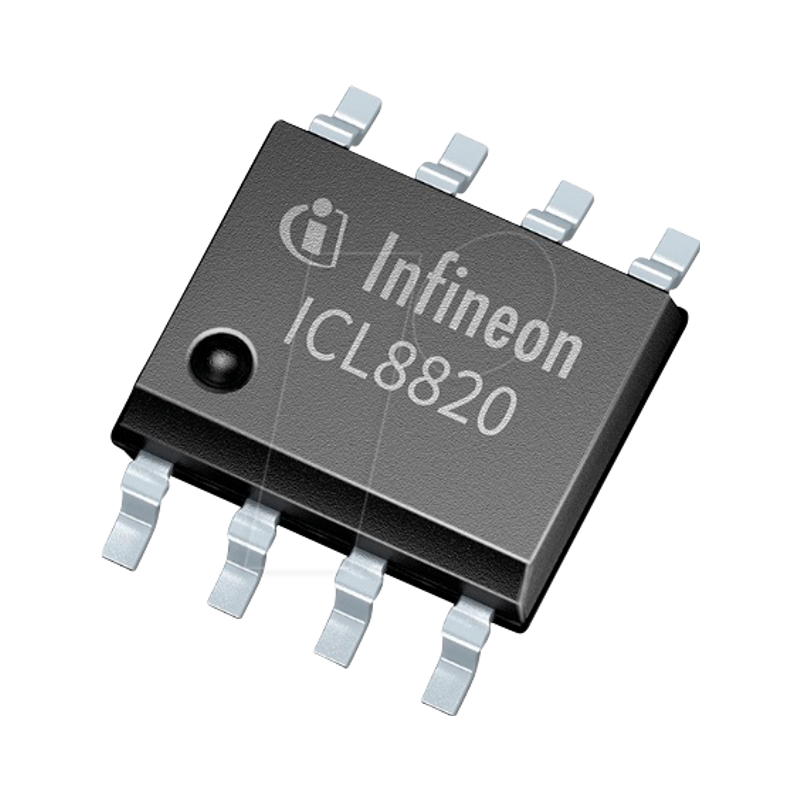

Single Flyback-LED-Controller, 150KHZ, Burst-Mode, SO-8

ICL8800, ICL8810 und ICL8820
Einstufiger Flyback-LED-Controller für konstante Ausgangsspannung

Beschreibung
Der ICL8800, ICL8810 und ICL8820 ist ein Voltage-Mode-Controller für Flyback-Topologien, die im quasiresonanten Modus und im talschaltenden DCM arbeiten. Er ist für LED-Treiber mit niedriger und hoher Lumenleistung konzipiert, die einen hohen Leistungsfaktor und Wirkungsgrad erfordern. Der Flyback-Controller ist in der Lage, SSR-CV und PSR-CV Topologien zu steuern. Er bietet eine breite Anwendung in Low-Cost-Applikationen, wo eine PFC-Funktionalität in zweistufigen Topologien erforderlich ist. Für Beleuchtungsanwendungen bietet der IC einen weiten Leistungsbereich sowie einen umfassenden Satz an Schutzfunktionen, einschließlich einer Leistungsbegrenzung. Der IC ist einfach zu entwerfen und erfordert eine minimale Anzahl externer Komponenten. Der Gate-Treiberstrom ermöglicht sinnvolle Designs bis zu 125 W mit modernen MOSFETs. Mit Infineon CoolMOS™ P7 Leistungs-MOSFETs können die Systemleistung und der Wirkungsgrad, insbesondere bei geringer Last, optimiert werden.
- ICL8810 und ICL8820
Die integrierte Burst-Mode-Funktion ermöglicht Designs mit sehr geringer Standby-Leistungsaufnahme und geringer Ausgangswelligkeit im Standby-Betrieb und bei sehr leichten Lasten.
- ICL8820
Die Jitter-Funktion erleichtert das Design von Notlicht-LED-Treibern ohne zusätzliche Schaltung zur Verbesserung der EMI-Performance.

Features
Die ICL88xx-Familie von einstufigen Flyback-Controllern für Konstantspannungsausgang ist auf LED-Beleuchtungsanwendungen zugeschnitten, um die geforderte Leistung zu erfüllen. Sie bieten eine Leistungsfaktorkorrektur (PFC) und einen niedrigen Klirrfaktor (THD) von niedrigen bis zu Volllastbedingungen.

Allgemeine Merkmale ICL8800, ICL8810, ICL8820:
- Konstantspannungs (CV)-Ausgangs-Flyback-Topologie mit einem Funktionsumfang und Betrieb, der auf Beleuchtungsanwendungen ausgerichtet ist
- Optimiert für PFC-Flyback-Topologien mit sekundärseitigem Regelbetrieb (SSR), primärseitige Regelung (PSR) möglich
- Unterstützt universelle Eingangsspannung (90 VAC bis 300 VAC, 45 Hz bis 66 Hz) und DC-Eingangsspannungsbetrieb
- Hoher Leistungsfaktor und niedriger Klirrfaktor über einen weiten Last- und AC-Eingangsbereich
- Quasi-resonanter Betrieb mit Continuous Conduction Mode (CCM)-Verhinderung und talschaltendem Discontinuous Conduction Mode (DCM) bei mittlerer bis geringer Last
- Einstellbare maximale Einschaltdauer - begrenzt die Eingangsleistung und den Strom und ermöglicht so einen sicheren Betrieb bei geringer Netzbelastung
- Umfassender Satz von Schutzfunktionen: Interner Übertemperaturschutz (OTP), Ausgangsüberspannungsschutz (OVP), Überstromschutz (OCP), Brown-in und Brown-out Schutz, Open-Loop-Schutz, Eingangsüberspannungsschutz
- Soft-Start zur Reduzierung der Belastung beim Einschalten
- Externes Anlaufschaltungs-Steuersignal mit Vcc-Unterstützung im Leichtlastbetrieb
- Reduzierte Gate-Treiber-Ausgangsspannung während der Start-up-Sequenz und im Burst-Modus ermöglicht kleinere Vcc-Kappe
- Burst-Modus für sehr leichte Lasten und geringe System-Standby-Leistungsaufnahme
- Jitter-Funktion am DC-Eingang zur Erleichterung von Tests auf elektromagnetische Störungen (EMI) für Notbeleuchtungen

Zusätzliche Merkmale ICL8810, ICL8820
- Burst-Modus für sehr geringe Lasten und niedrige System-Standby-Leistungsaufnahme

Zusätzliche Merkmale ICL8820
- Jitter-Funktion am DC-Eingang zur Vereinfachung von EMI-Tests für Notbeleuchtungen

Potenzielle Anwendungen
PFC-Flyback-CV
- LED-Treiber und Leuchten bis zu 125 W
- Adapter, Ladegerät, Flat-TV, All-in-One-PC, Monitor bis 125 W
