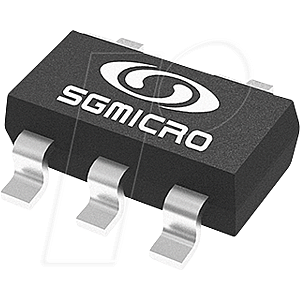

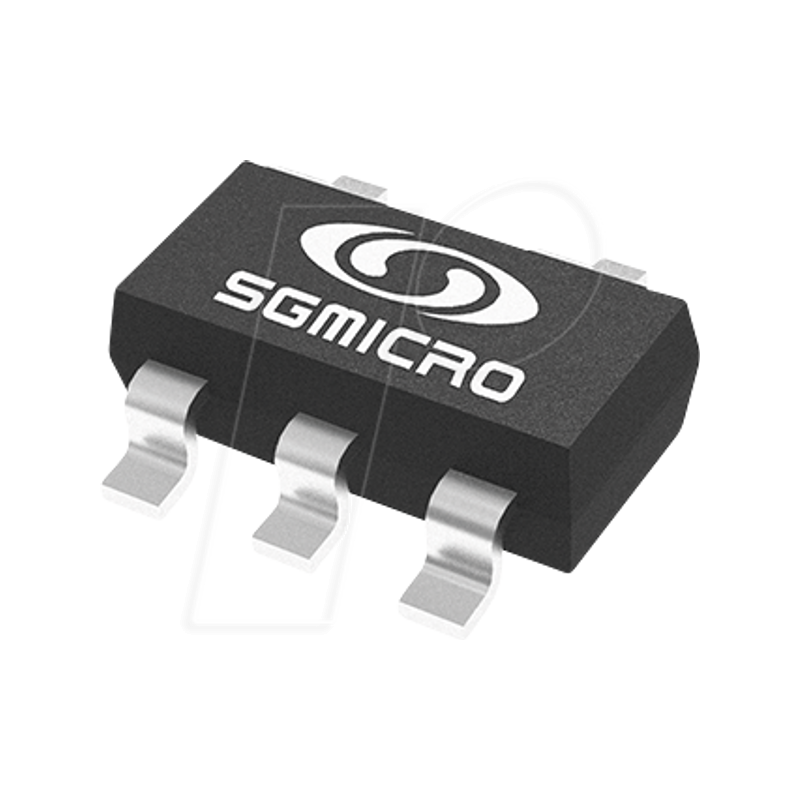

1-fach Operationsverstärker, 3,0 - 32V, 1,1MHz, 0,35 V/µs, SOT-2

MPN LM321ZN5G/TR Hersteller SG MICRO

0,47 €

Technische Daten

Allgemeines

Typ Operationsverstärker

Modell hochverstärkender, frequenzkompensierter OP

Kanäle 1

Bauform SOT-23-5

Sonstiges

Temperaturbereich 0..+70 °C

Elektrische Werte

Versorgungsspannung 3,0 ... 32,0 / ±1,5 ... ±16,0 VDC

Frequenzbereich 1,1 MHz

Anstiegsgeschwindigkeit 0,35 V/µ sec

Herstellerangaben

Hersteller SG MICRO

Artikelnummer des Herstellers LM321ZN5G/TR

Verpackungsgewicht 1.0E-4 kg

RoHS konform

EAN/GTIN 9900002985590

Statistische Warennummer 85423390

↓ Datenblatt

LM321, Einzel-Operationsverstärker

Beschreibung:
Der LM321 ist ein unabhängiger, hochverstärkender, frequenzkompensierter Operationsverstärker, der für den Betrieb mit einer oder zwei Versorgungsspannungen über einen weiten Spannungsbereich ausgelegt ist. Der LM321 ist in einem grünen SOT-23-5-Gehäuse erhältlich. Er ist über den Temperaturbereich von 0° bis +70° spezifiziert.

Merkmale:
- Große Versorgungsbereiche
- Einzelversorgung: 3V bis 32V
- Zwei Versorgungen: ±1,5V bis ±16V
- Niedriger Ruhestrom: 240µA (TYP)
- Verstärkungs-Bandbreiten-Produkt: 1,1MHz
- Gleichtakt-Eingangsspannungsbereich einschließlich Masse, ermöglicht direkte Erfassung in Erdnähe
- Niedrige Eingangs-Offset-Spannung: 5,8mV (MAX)
- Niedriger Eingangs-Offset-Strom: 20pA (TYP)
- Niedriger Eingangsvorspannungsstrom: 10pA (TYP)
- Differenzieller Eingangsspannungsbereich gleich der maximalen Nennversorgungsspannung: 32V
- Open-Loop-Differenzialspannungsverstärkung: 111dB (TYP)
- Interne Frequenzkompensation
- 0° bis +70° Betriebstemperaturbereich
- Verfügbar in einem grünen SOT-23-5-Gehäuse

Anwendungen:
- Blu-ray-Player und Heimkinos
- Chemie- und Gas-Sensoren
- DVD-Rekorder und -Player
- Digital-Multimeter: Tischgeräte und Systeme
- Digital-Multimeter: Handmessgeräte
- Feldtransmitter: Temperatur-Sensoren
- Motorsteuerung: AC-Induktions-, bürstenbehaftete DC-, bürstenlose DC-, Hochspannungs-, Niederspannungs-, Permanentmagnet- und Schrittmotoren
- Oszilloskope
- FERNSEHER: LCD und Digital
- Temperatursensoren oder -regler mit Modbus
- Waagen
