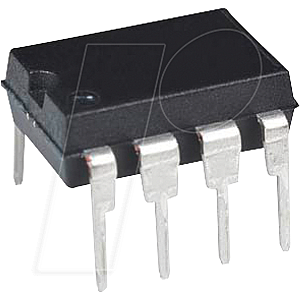

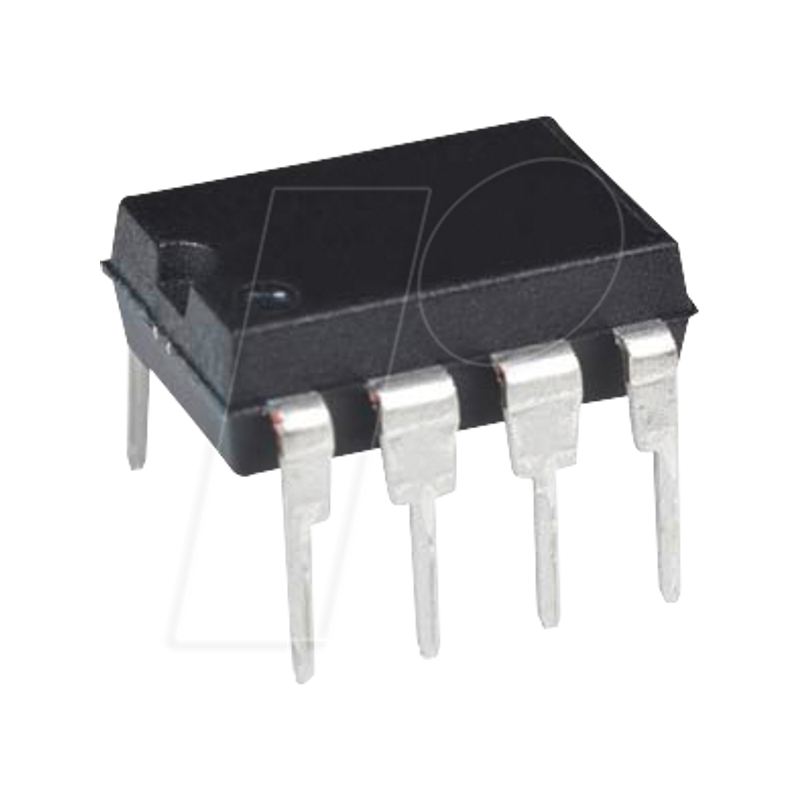

Step-Down, , 4 ... 11,5 V, 3 V, 225 mA DIP-8

Der MAX653CPA+ ist ein 3V DC/DC-Abwärtswandler mit niedrigem IQ in einem 8-poligen DIP-Gehäuse. Der Abwärtsschaltregler bietet einen hohen Wirkungsgrad über einen weiten Bereich von Lastströmen und liefert bis zu 225mA. Ein strombegrenzendes pulsfrequenzmoduliertes (PFM) Steuerschema verleiht den Bausteinen die Vorteile eines pulsdauermodulierten (PWM) Wandlers (hoher Wirkungsgrad bei hohen Lasten), während nur 10µA Versorgungsstrom benötigt werden (im Vergleich zu 2mA bis 10mA für PWM-Wandler). Das Ergebnis ist ein hoher Wirkungsgrad über einen breiten Lastbereich. Der Eingangsbereich beträgt 4V bis 11,5V und bietet eine niedrigere voreingestellte Ausgangsspannung von 3V oder der Ausgang kann vom Benutzer auf eine beliebige Spannung zwischen 1,3V und der Eingangsspannung eingestellt werden. Er verfügt über einen internen 1-A-Leistungs-MOSFET-Schalter und eignet sich daher ideal für Anwendungen mit wenigen Bauteilen und niedrigem bis mittlerem Stromverbrauch.
