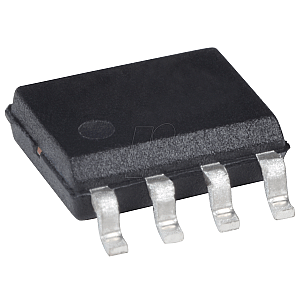

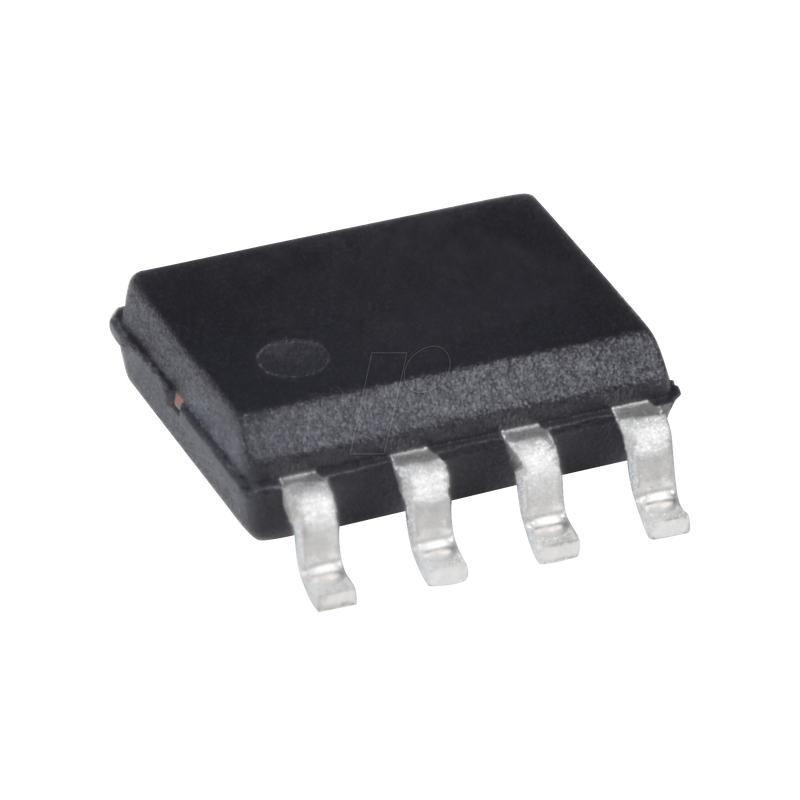

Step-Down, adj., 1,235 ... 35 V, 4,4 ... 36 V, SO-8

L5970D, Abwärtsschaltregler bis zu 1A

Beschreibung
Der L5970D ist ein monolithischer Abwärts-Schaltregler, der bis zu 1A bei Ausgangsspannungen von 1,2V bis 35V liefern kann. Der Baustein verwendet einen internen P-Kanal-D-MOS-Transistor (mit einem typischen Rdson von 250mO) als Schaltelement, um die Größe der externen Komponenten zu minimieren. Ein interner Oszillator fixiert die Schaltfrequenz auf 250KHz. Mit einer minimalen Eingangsspannung von nur 4,4V ist er besonders für den 5V-Bus geeignet, der in allen computerbezogenen Anwendungen vorhanden ist. Die impulsweise Strombegrenzung mit der internen Frequenzmodulation bietet einen effektiven Konstantstrom-Kurzschlussschutz.

Merkmale
- Bis zu 1A Ausgangsstrom
- Betriebseingangsspannung von 4,4V bis 36V
- 3,3V / (±2%) Referenzspannung
- Ausgangsspannung einstellbar von 1,2V bis 35V
- Niedriger Dropout-Betrieb: 100% Tastverhältnis
- 250KHz Intern feste Frequenz
- Spannungsvorsteuerung
- Nulllaststrombetrieb
- Interne Strombegrenzung
- Inhibit für Nullstrombetrieb
- Synchronisation
- Schutz gegen Rückkopplungsunterbrechung
- Thermische Abschaltung
