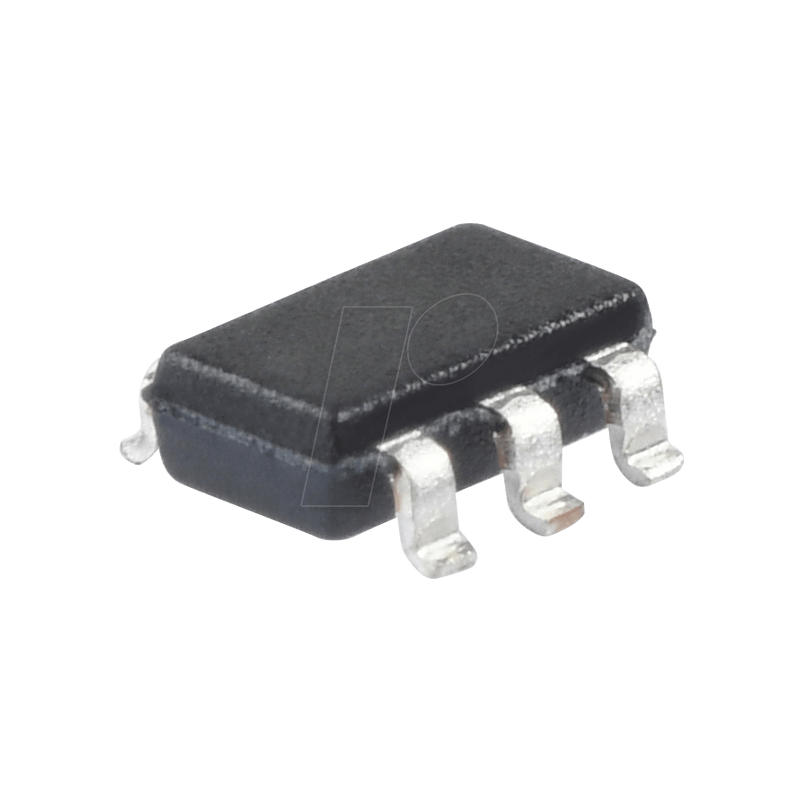

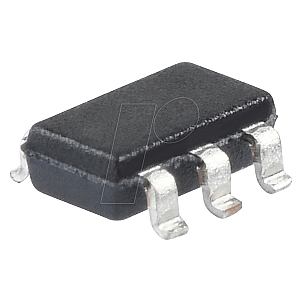

Step-Down, adj., 3,6 ... 36 V, 1,245 ... 33,84 V, SOT-23-6

600mA, 500kHz Step-Down-Schaltregler im SOT-23-6 und Thin SOT 6 Gehäuse

Beschreibung:
Der LT®1933 ist ein Current-Mode-PWM-Abwärts-DC/DC-Wandler mit einem internen 0,75A-Leistungsschalter, der in einem winzigen 6-poligen SOT-23-Gehäuse untergebracht ist. Durch den weiten Eingangsbereich von 3,6V bis 36V eignet sich der LT1933 zur Regelung der Leistung einer Vielzahl von Quellen, einschließlich ungeregelter Wandtransformatoren, 24V-Industrienetzteile und Batterien. Die hohe Betriebsfrequenz ermöglicht die Verwendung kleiner, kostengünstiger Induktivitäten und Keramikkondensatoren, was zu einer geringen, vorhersehbaren Ausgangswelligkeit führt.
Die zyklusweise Strombegrenzung bietet Schutz vor kurzgeschlossenen Ausgängen, und der Soft-Start verhindert Eingangsstromspitzen beim Hochfahren.
Die Abschaltung bei niedrigem Strom (<2µA) ermöglicht die Abschaltung der Ausgänge und damit ein einfaches Energiemanagement in batteriebetriebenen Systemen.

Merkmale:
- Breiter Eingangsbereich: 3,6V bis 36V
- 5V bei 600mA von 16V bis 36V Eingang
- 3,3V bei 600mA von 12V bis 36V Eingang
- 5 V bei 500 mA von 6,3 V bis 36 V Eingang
- 3,3 V bei 500 mA von 4,5 V bis 36 V Eingang
- Festfrequenz 500kHz Betrieb
- Verwendet winzige Kondensatoren und Induktivitäten
- Soft-Start
- Intern kompensiert
- Niedriger Abschaltstrom: <2µA
- Ausgang einstellbar bis zu 1,25 V
- Niedriges Profi le (1mm) SOT-23 (ThinSOT™) und
(2mm × 3mm × 0,75mm) 6-Pin DFN-Gehäuse

Anwendungen:
- Regelung von Autobatterien
- Industrielle Steuerstromversorgungen
- Wandtransformator-Regelung
- Regulierung verteilter Stromversorgungen
- Batteriegespeiste Geräte

Hersteller: Linear Technologie
